概要

【今までにない「一は全」の梁受金物】

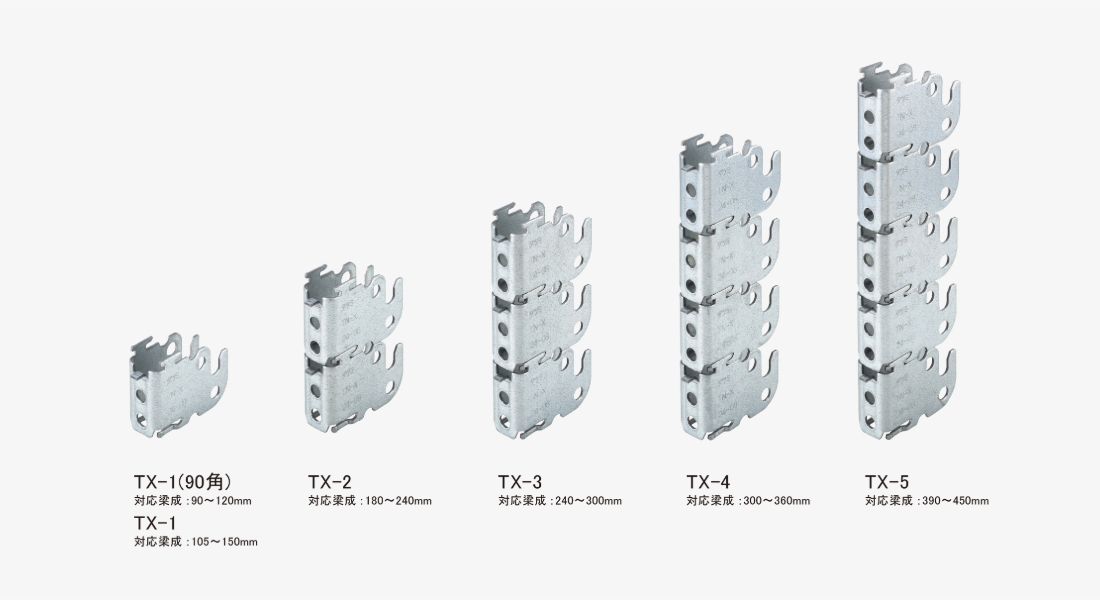

【TN-X】は【一種類で全梁成】に対応できる梁受金物です。
金物の取り付け場所別に金物を選定しなくてもよく、用意する数量も一種類です。今までにない「この金物を何個使う」を実現した梁受金物です。

【簡易で強固な「連結機構」を持つ梁受金物】

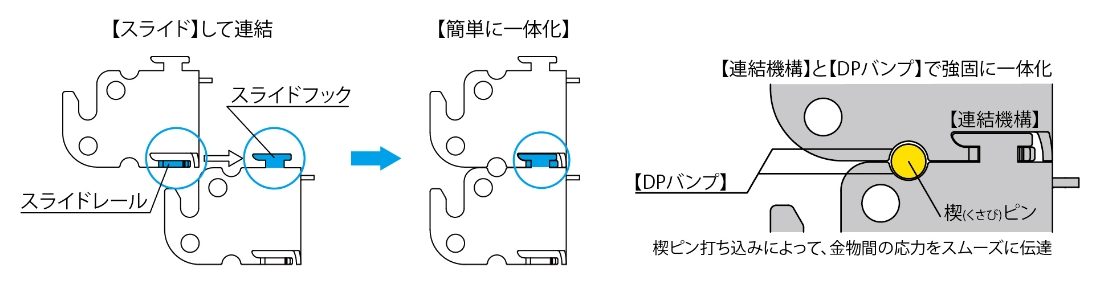

【TN-X】の最大の特長は【連結機構】があることです。これにより「1種類で全梁成対応」を実現しています。
特殊な工具や接合具を使わずに、簡単に金物同士を連結することが可能です。

この【連結機構】と【DPバンプ】への楔ピン打ち込みによって、一体型の梁受金物（従来型）の接合耐力と比較しても遜色がないほどに高い接合耐力を実現しています。

【取り付け間違い「ゼロ」の梁受金物】

【TN-X】は背板部分に「ポジションガイド」を設けています。「ポジションガイド」は木材にダボ穴加工がされた位置に入ります。
ダボ穴加工は「ノーマル」であっても「ダウン」であっても加工位置は同じであるため、梁受金物の取付位置が固定されます。
よって、必然的に取り付け間違いが「ゼロ」となります。

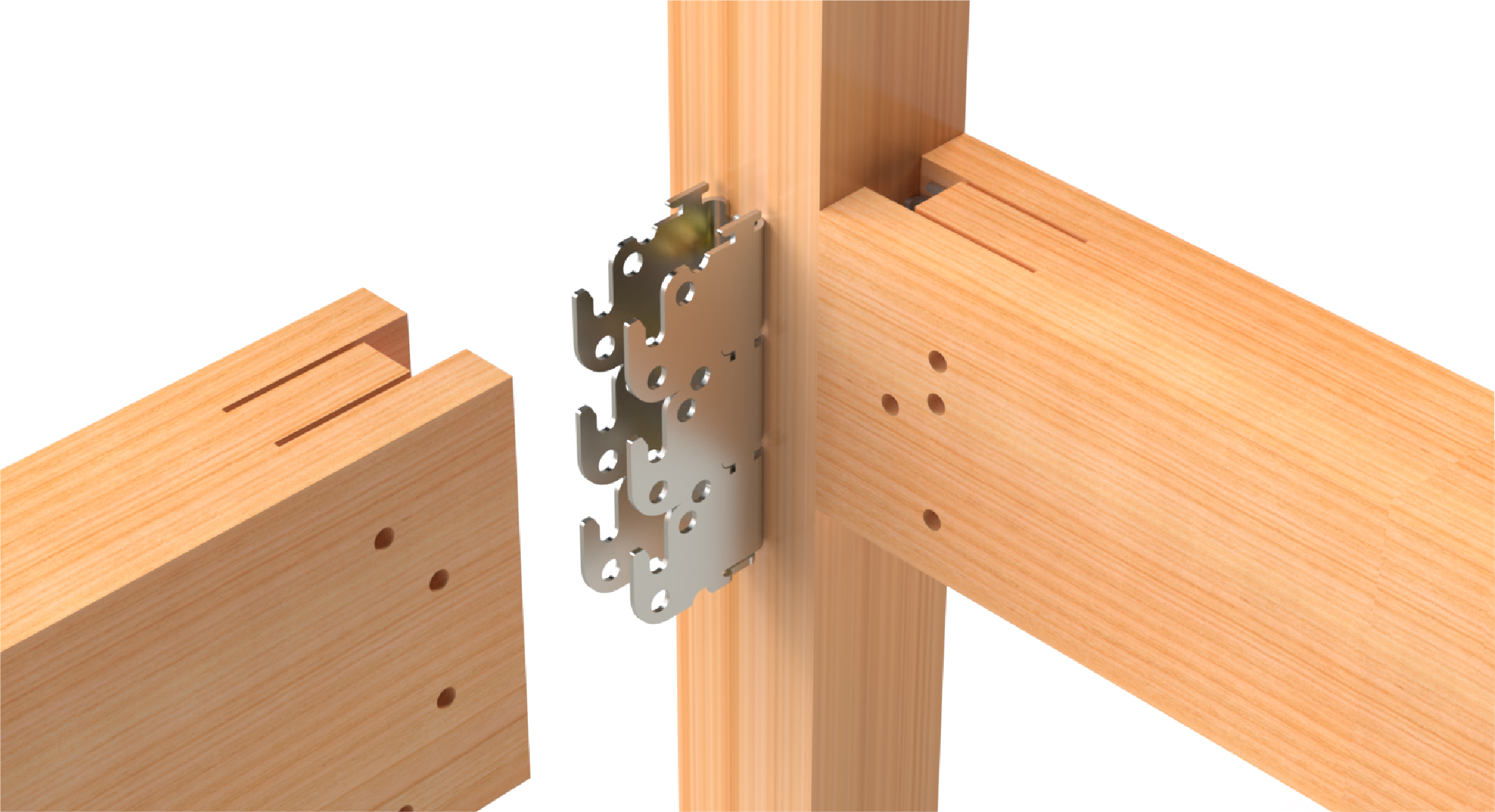

用途	構造部材（柱材や横架材など）を接合する際に使用します。
特長	連結機構を持ち金物一種類で全梁成に対応できる梁受金物です。 構造性能評価により、スプルース集成材、スギ集成材、スギKD材それぞれの【許容】耐力を取得しています。

基本情報

サイズ	107.5×79.5×40mm　t3.2mm
材質	SGH400（JIS G 3302）
表面処理	溶融亜鉛めっきZ27
梱包	30個/ケース
