ホールダウンパイプ（HDPタイプ）加工φ22

概要

柱・横架材接合用金物

用途	ホゾと引寄せ金物の代わりに横架材と柱材の接合に使用します。
特長	ドリフトピンを使用して簡単に緊結できます。 ボルトを使用して梁受金物とも取り合います。

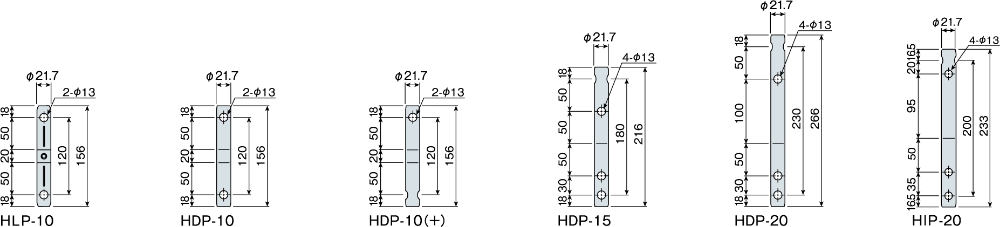

寸法

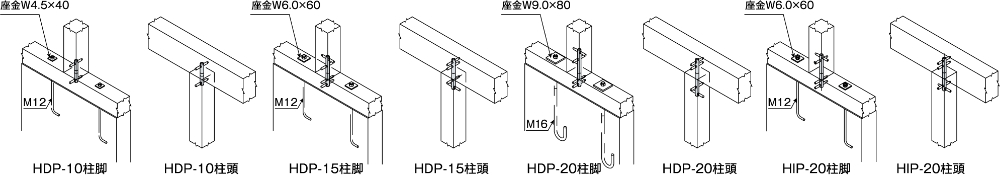

納まり例

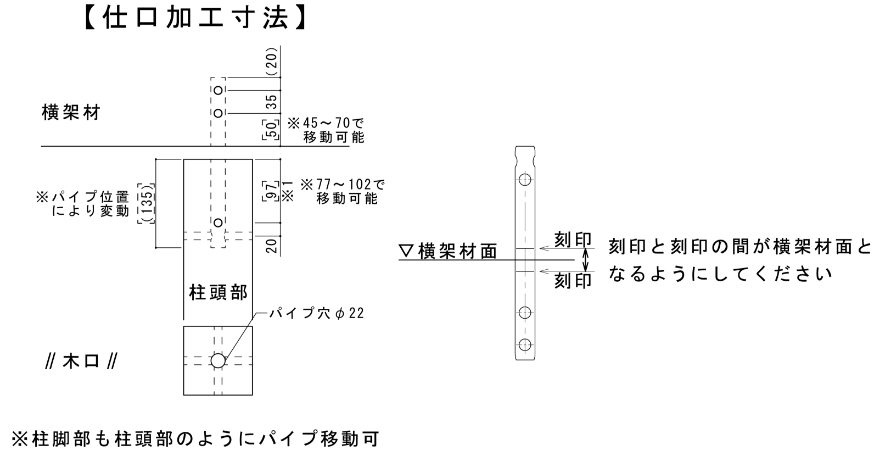

ホールダウンインテグレートパイプ：HIP-20　特長

●　25mmの範囲でパイプの移動が可能です。

例：　HDP-15/20を使用した場合、梁受金物と干渉してしまう梁成でも、HIP-20ではパイプを移動させることで問題なく納めることができます。

●【めり込み防止プレートt12】を使用しても耐力値は変わりません。

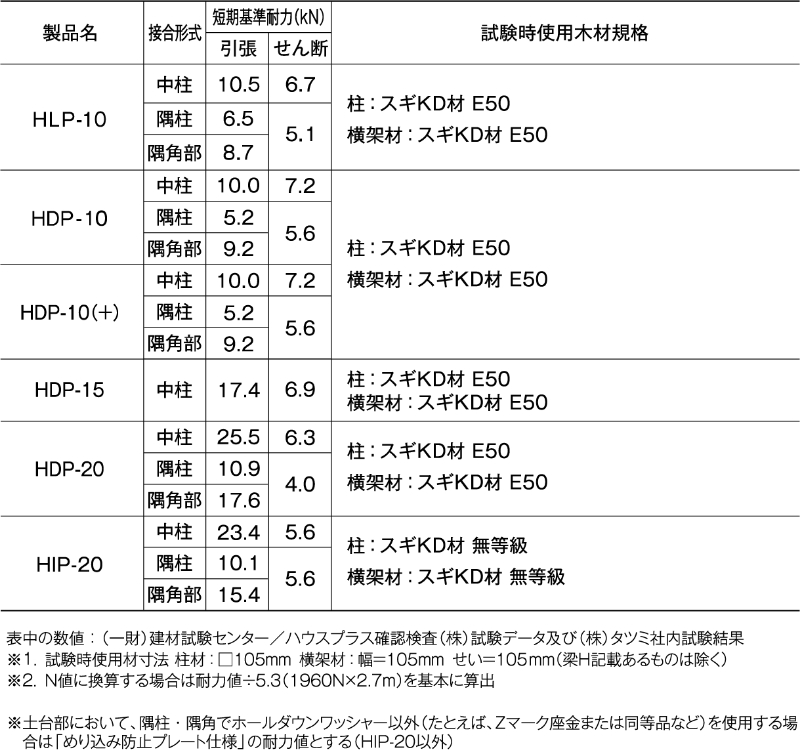

耐力値

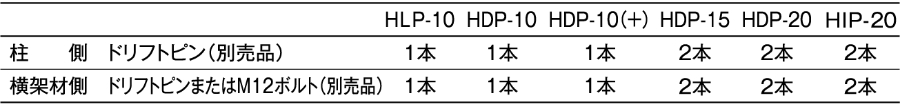

使用接合具（M12ボルト：MB又はMZ45）

基本情報

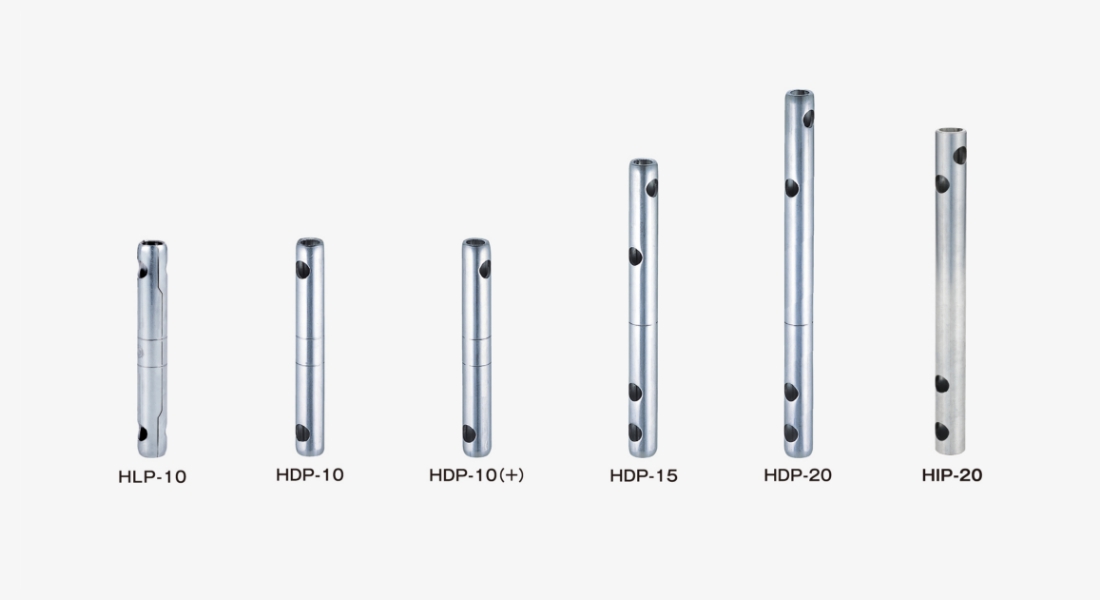

サイズ	HLP-10：φ21.7×156mm HDP-10：φ21.7×156mm HDP-10（＋）：φ21.7×156mm HDP-15：φ21.7×216mm HDP-20：φ21.7×266mm HIP-20：φ21.7×233mm
材質	STK500（JIS G3444）（HDP-15・HDP-20・HIP-20はSTK540）（HLP-10はNSDHS）
表面処理	新溶融めっき
梱包	HLP-10：60本/ケース HDP-10：60本/ケース HDP-10（＋）：60本/ケース HDP-15：20本/ケース HDP-20：20本/ケース HIP-20：20本/ケース

ホゾパイプ（GPタイプ）加工φ27

概要

柱・横架材の接合用金物

用途	ホゾと引寄せ金物の代わりに横架材と柱材の接合に使用します。
特長	ドリフトピンを使用して簡単に緊結できます。 ボルトを使用して梁受金物とも取り合います。

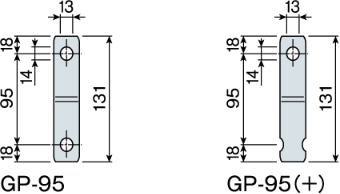

寸法

納まりイメージ

耐力値

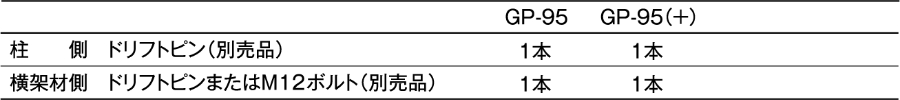

使用接合具（M12ボルト：MB又はMZ45）

基本情報

サイズ	GP-95：φ26.5×131mm GP-95（＋）：φ26.5×131mm
材質	STK400（JIS G3444）
表面処理	新溶融めっき
梱包	GP-95：50本/ケース GP-95（＋）：50本/ケース
