柱頭柱脚金物

アンカーボルト直結パイプ式柱脚金物 PXB

概要

アンカーボルト直結柱脚金物

用途	土台内部に納まってアンカーボルトと直結する柱脚金物です。
特長	40kNの引抜耐力に対応します。専用接合具は必要なく、通常のドリフトピン（別売品）、ボルト（別売品）で施工できます。 M16アンカーボルトのナットを仮固定する際、PXBベースの横から施工できるため従来より施工性が格段に向上しています。アンカーボルト用のルーズホール穴は±8mm程度です。アンカーボルトのナットを留め付ける際にワッシャーが不要です。PXB専用偏心座金ｔ9とナットで留め付けてください。 PXBベースとPXBパイプを接合する際、ベースにパイプを嵌め込んでおくことができるので施工がしやすいです。

用途

土台内部に納まってアンカーボルトと直結する柱脚金物です。

特長

材質	SS400（JIS G 3101） S40C（JIS G 4051） SM490（JIS G 3106）
表面処理	ラスパートノンクロムカチオン電着塗装電気亜鉛めっき（JIS H 8610）三価有色クロメート

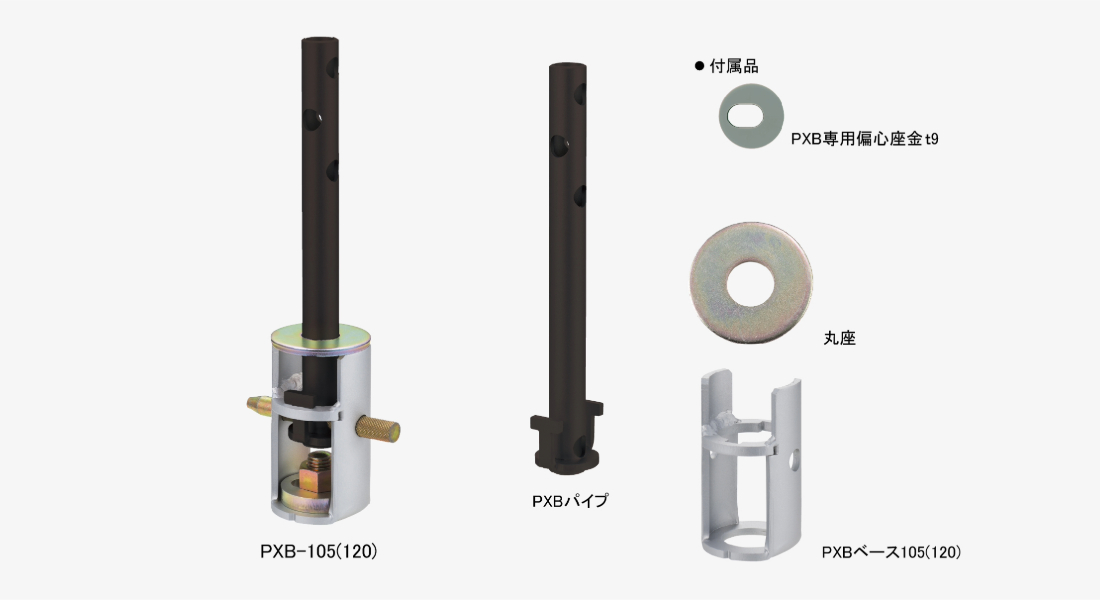

セット内容	PXBベース：1点 PXBパイプ：1点丸座：1枚 PXB専用偏心座金ｔ9：1枚
梱包	PXB-105：5セット/ケース PXB-120：5セット/ケース
