ロゴ画像 その他金物工法用金物

水平斜め梁金物 BAP

    金物CADデータはこちら 製品詳細PDFを開く 各種資料一覧はこちら

    概要

    3つの角度で梁を支える。

    用途 平面上斜めに取付く横架材を接合する際に使用します。
    特長
    • 30度・45度・60度の角度に対応しています。
    • テックワン等と同様、ボルトとドリフトピンによる単純な組み合わせで施工可能です。

    基本情報

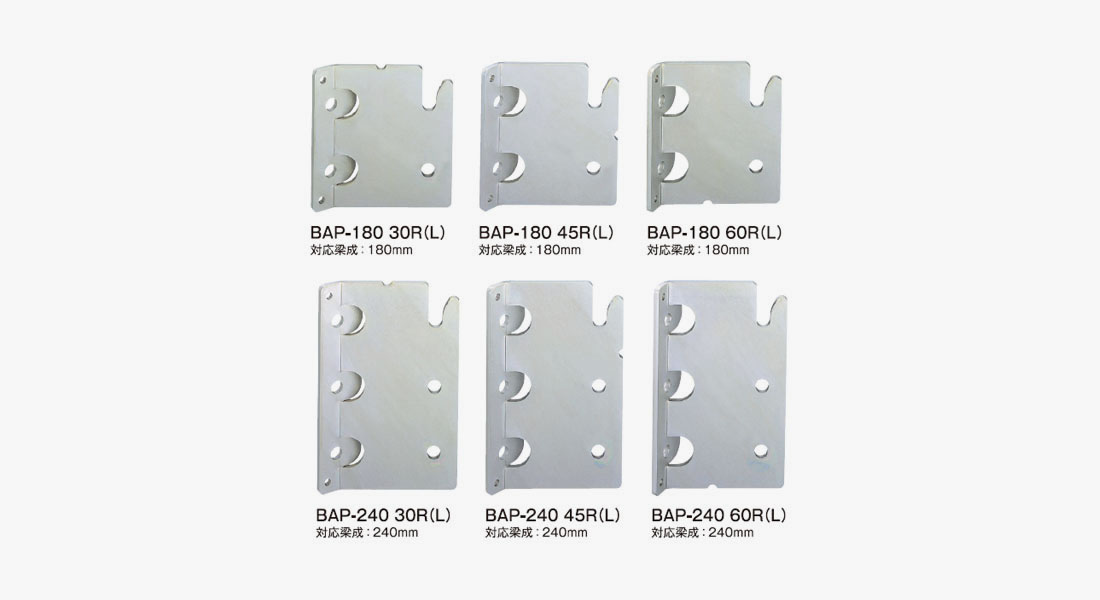

    サイズ
    • BAP-180 30R・BAP-180 30L：L=150mm（30°）
    • BAP-180 45R・BAP-180 45L：L=150mm（45°）
    • BAP-180 60R・BAP-180 60L：L=150mm（60°）
    • BAP-240 30R・BAP-240 30L：L=220mm（30°）
    • BAP-240 45R・BAP-240 45L：L=220mm（45°）
    • BAP-240 60R・BAP-240 60L：L=220mm（60°）
    材質 JIS G 3131 SPHC
    表面処理 ノンクロムラスパート処理
    梱包 1個/ケース
