TRS 補強金物

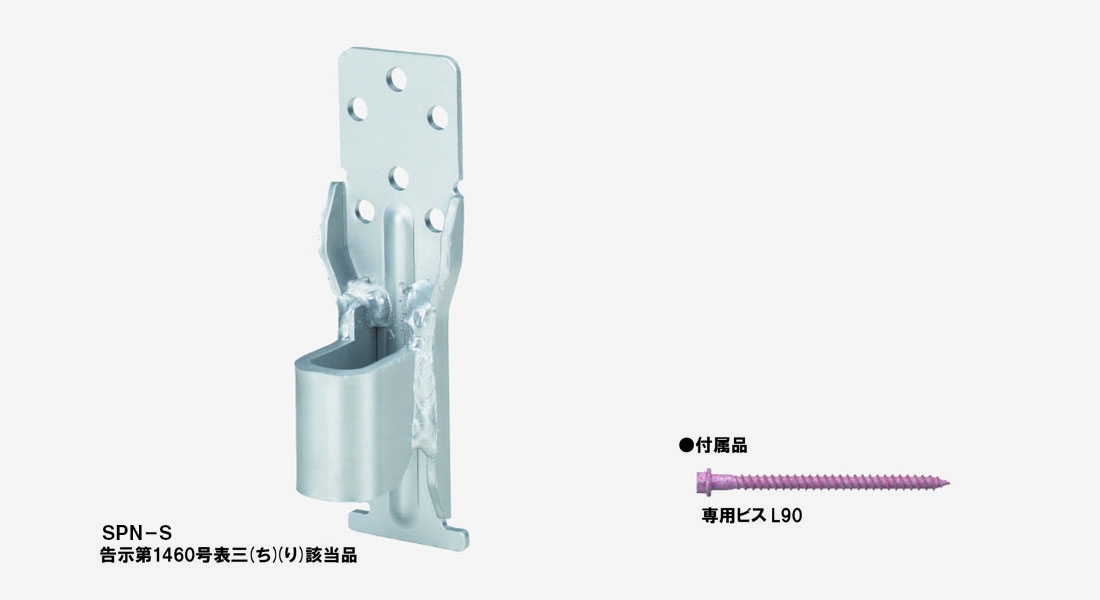

スプーンホールダウン-S　SPN-S

  • 性能試験済み
  • 柱施工仕様・枠材施工仕様　両仕様対応
  • 柱施工仕様 告示1460号表三（り）
  • 枠材施工仕様 告示1460号表三（ち）

金物CADデータはこちら 各種資料一覧はこちら

概要

用途 基礎と柱脚の締結、柱と横架材の締結、上下階の柱相互の締結に使用します。
特長
  • 柱に直接施工、枠材(45 ㎜厚まで) を介して施工のどちらにも対応可能です。
  • 同一ビスで柱施工仕様・枠材施工仕様にお使いいただけます。
  • 柱施工仕様：25.5kN、枠材施工仕様：20.4kN までの引抜耐力に対応するホールダウン金物です。
  • 平ワッシャーを使わずに施工できます。
  • ボルト用ホールはクリアランスを金物取り付け面から26㎜～34㎜までに対応しています。

基本情報

サイズ 44×145×t3.2mm
材質 SS400(JIS G 3101)
表面処理 ノンクロムラスパート処理
付属品 専用ビス　ACE-90：6本/個
梱包 40個/ケース
