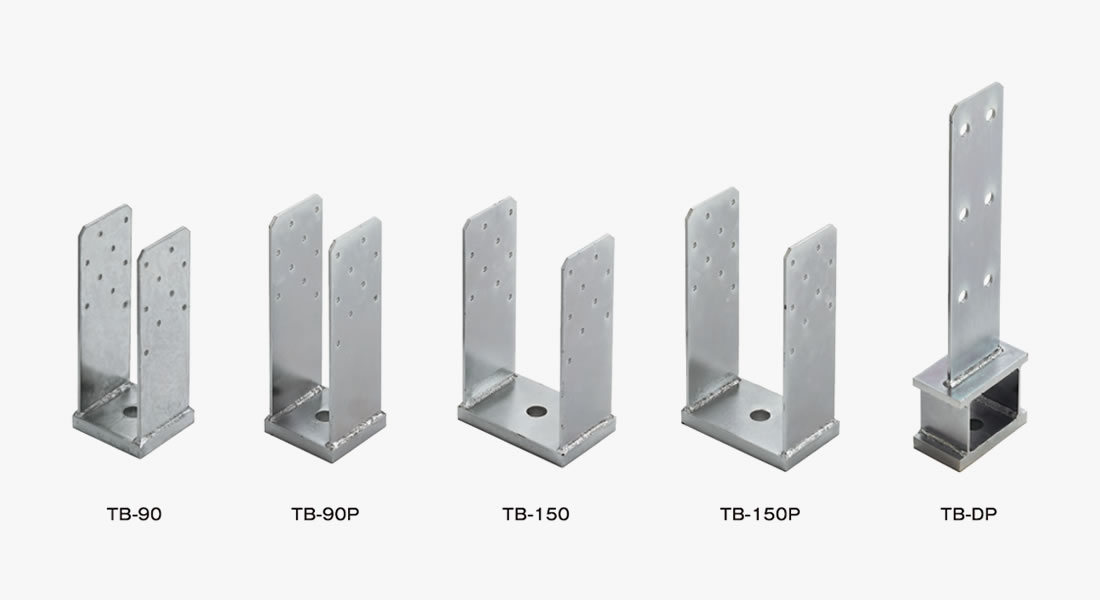

引張金物 TB

概要

用途	壁パネルと基礎の接合に使用します。（土台有無兼用）

基本情報

サイズ	TB-90：110×110×280 TB-90P：110×110×110×300 TB-150：110×170×280 TB-150P：110×170×300 TB-DP：80×140×510
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上の処理
接合具	TB-90、TB90P、TB-150、TB-150P：タッピンねじSTS・C65、丸座金RW6.0×40×φ17 TB-DP：ドリフトピンDP16、丸座金RW6.0×40×φ17

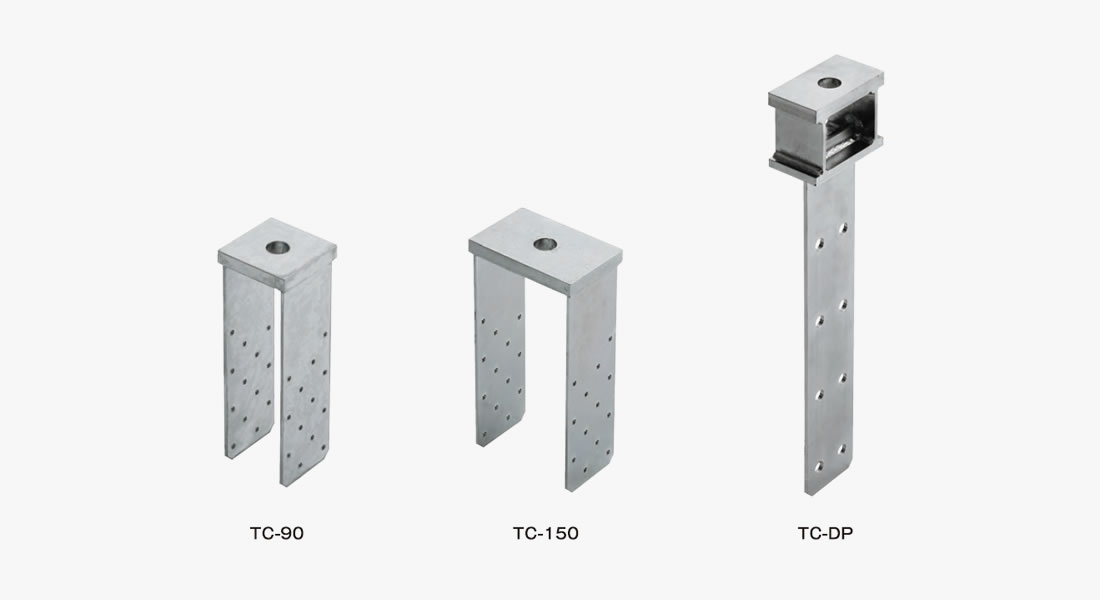

引張金物 TC

概要

用途	上下階の壁パネル相互、壁パネルと床パネル、壁パネルと屋根パネル等の接合に使用します。

基本情報

サイズ	TC-90：110×110×330 TC-150：110×170×330 TC-DP：80×140×630
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上の処理
接合具	TC-90、TC-150：タッピンねじSTS・C65 TC-DP：ドリフトピンDP16

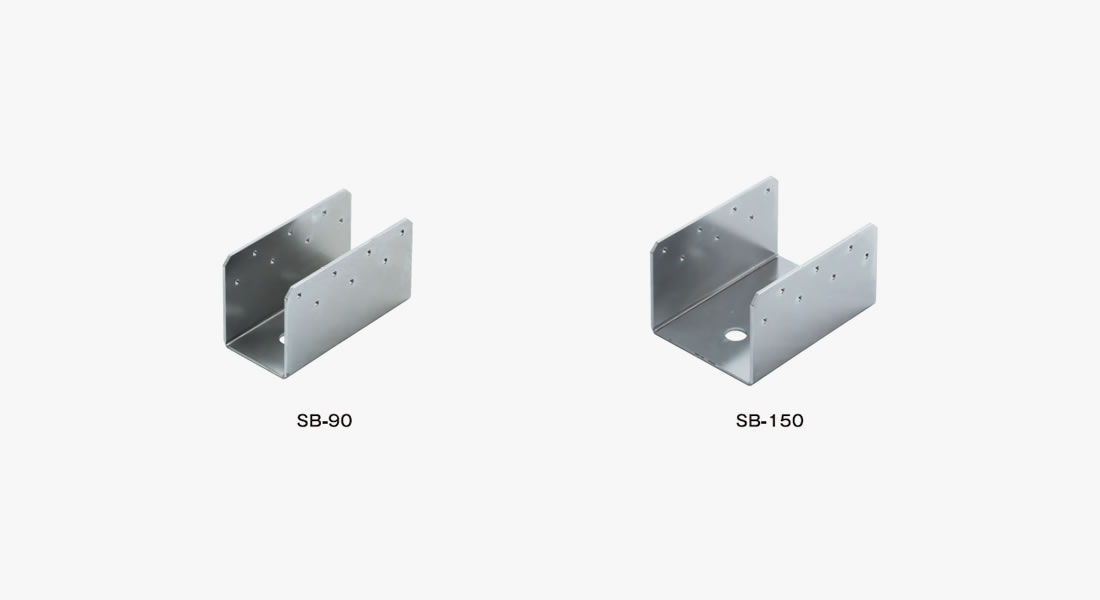

せん断金物 SB

概要

用途	基礎と壁パネルの接合に使用します。（土台なし）

基本情報

サイズ	SB-90：101×220×120×t4.5 SB-150：161×220×120×t4.5
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上の処理
接合具	タッピンねじSTS・C65 丸座金RW6.0×40×φ17

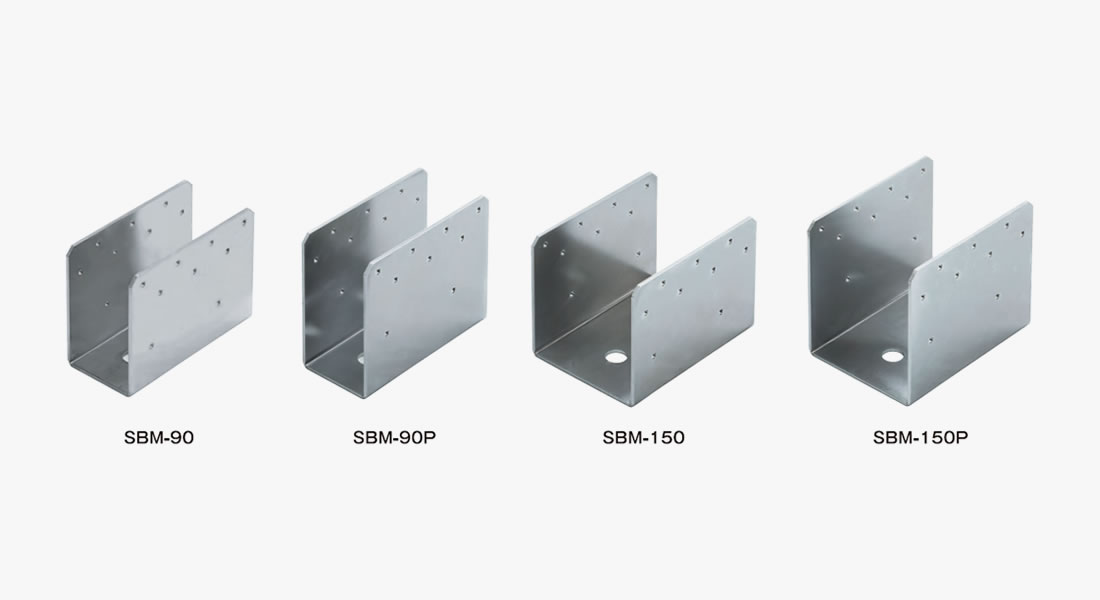

せん断金物 SBM

概要

用途	基礎と壁パネルの接合に使用します。（土台あり）

基本情報

サイズ	SBM-90：101×220×160×t4.5 SBM-90P：101×220×180×t4.5 SBM-150：161×220×160×t4.5 SBM-150P：161×220×180×t4.5
材質	SS400（JIS G 3101）
表面処理	JIS H 8610（電気亜鉛めっき）Ep-Fe/Zn20/CM1または同等以上の処理
接合具	タッピンねじSTS・C65 丸座金RW6.0×40×φ17

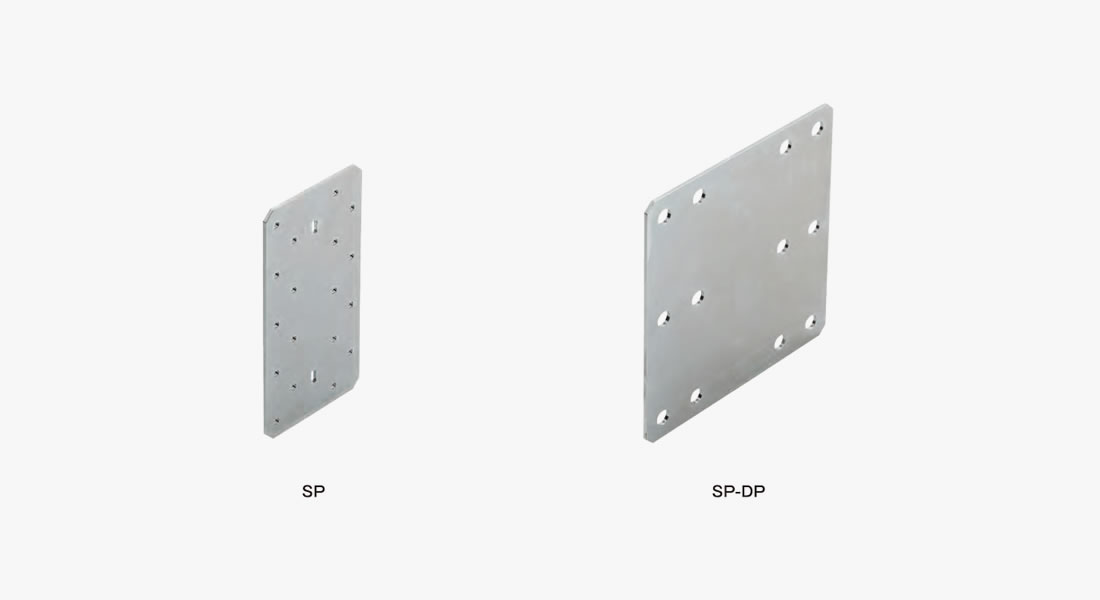

せん断金物 SP

概要

用途	壁パネルと垂れ壁または腰壁の接合に使用します。

基本情報

サイズ	SP：140×280×t4.5 SP-DP：280×300×t4.5
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上の処理
接合具	SP：タッピンねじSTS・C65 SP-DP：ドリフトピンDP16

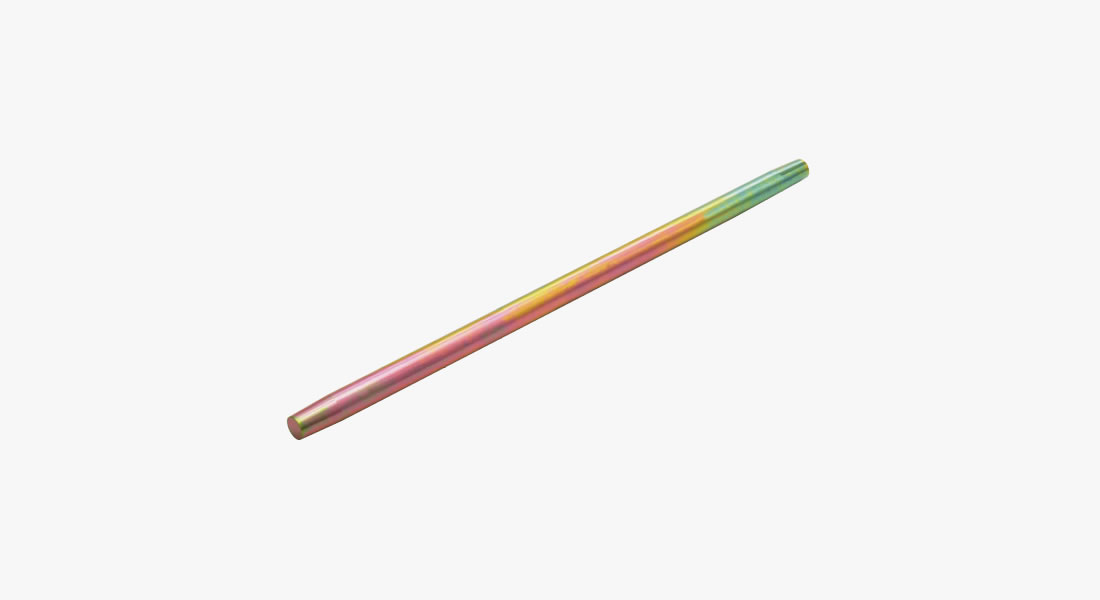

せん断金物 D32

概要

用途	基礎と壁パネルまたは上下階の壁パネル相互の接合に使用します。

基本情報

サイズ	Φ32×800
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn8/CM2

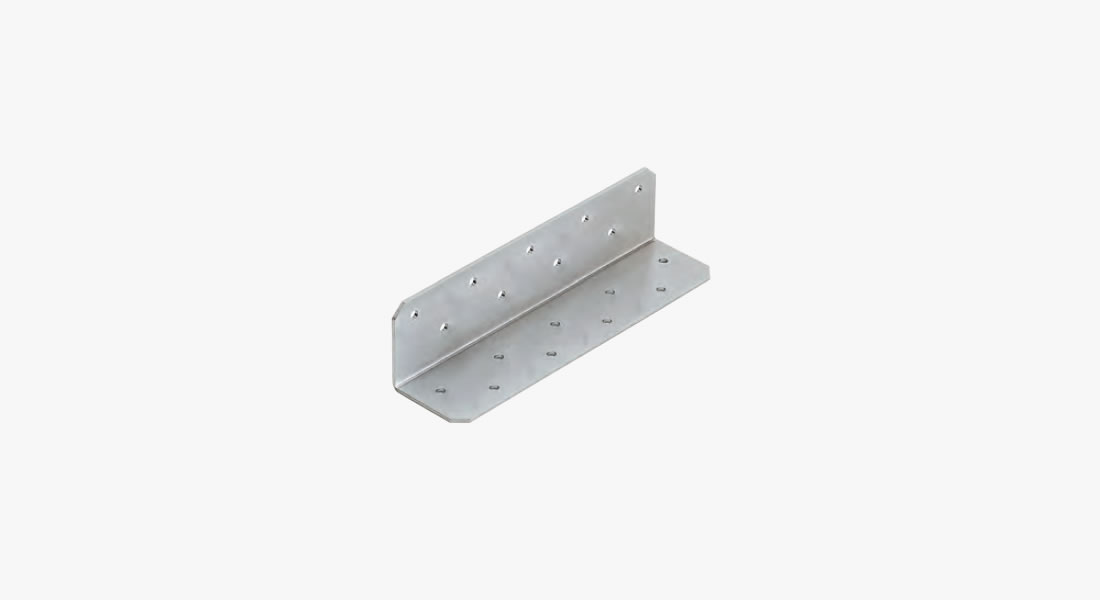

L型金物 LST

概要

用途	床パネルと壁パネルの接合に使用します。

基本情報

サイズ	70×70×280×t3.2
材質	SS400（JIS G 3101）または SGH400（JIS G 3302）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1 溶接亜鉛めっき Z27または同等以上の処理
接合具	タッピンねじSTS・C65

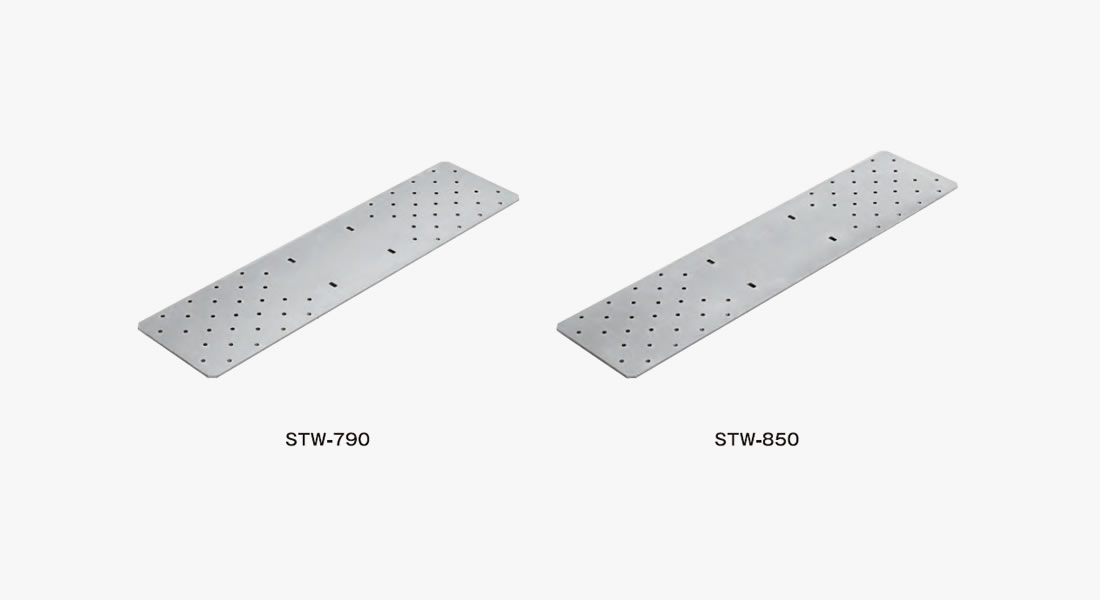

帯金物 STW

概要

用途	上下階の壁パネル相互の接合に使用します。

基本情報

サイズ	STW-790：200×790×t4.5 STW-850：200×800×t4.5
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上
接合具	タッピンねじSTS・C65

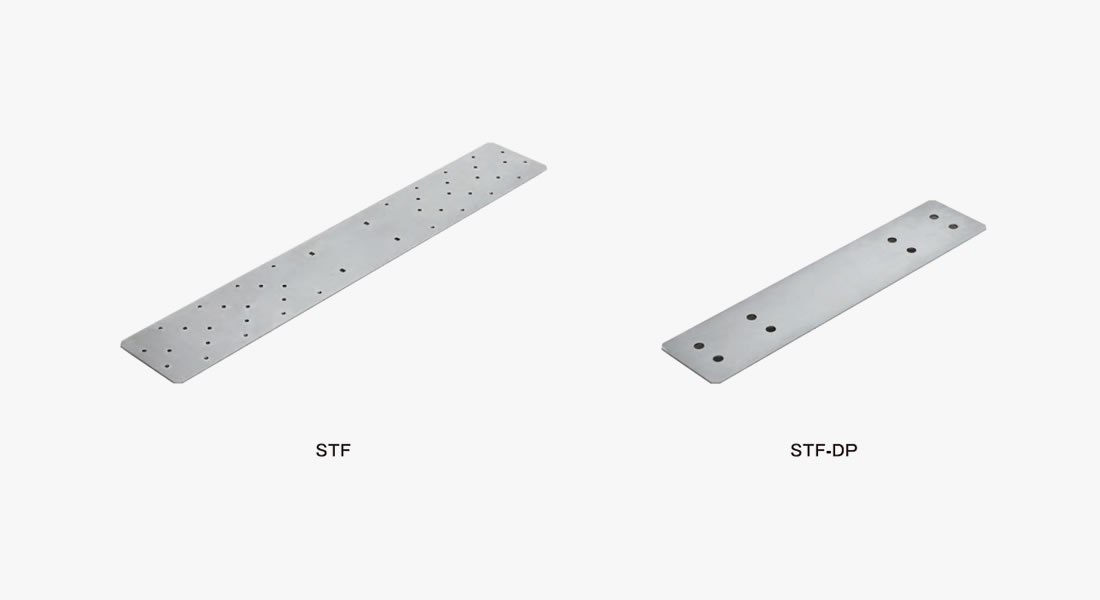

帯金物 STF

概要

用途	床パネル相互、耐力壁線上の梁またはその他の横架材相互の接合に使用します。

基本情報

サイズ	STF：160×1010×t3.2 STF-DP：150×700×t3.2
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上
接合具	STF：タッピンねじSTS・C65 STF-DP：ドリフトピンDP16

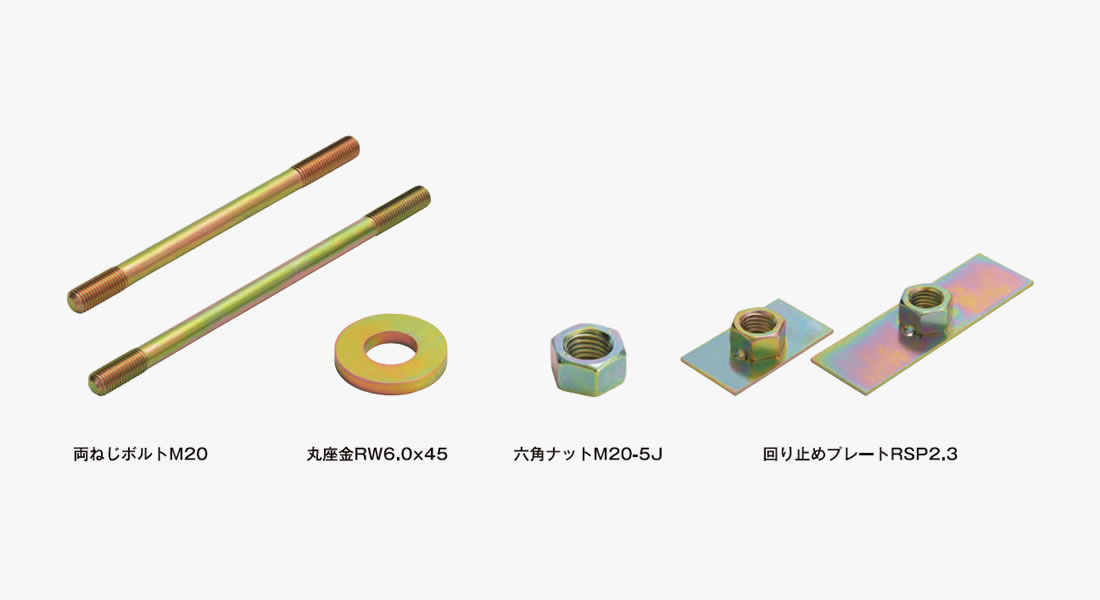

両ねじボルトセット M20

概要

用途	引張金物TC相互を接合するために使用します。

基本情報

サイズ	両ねじボルト：L=290　L=350 丸座金：W6.0×45 六角ナット：M20　P2.5 回り止めプレート：45×82×t2.3　45×147×t2.3
材質	SNR490B（JIS G 3138） SS400（JIS G 3101） 強度区分5J、200Jを満足する炭素鋼（JIS B 1220付属書A）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn8/CM2

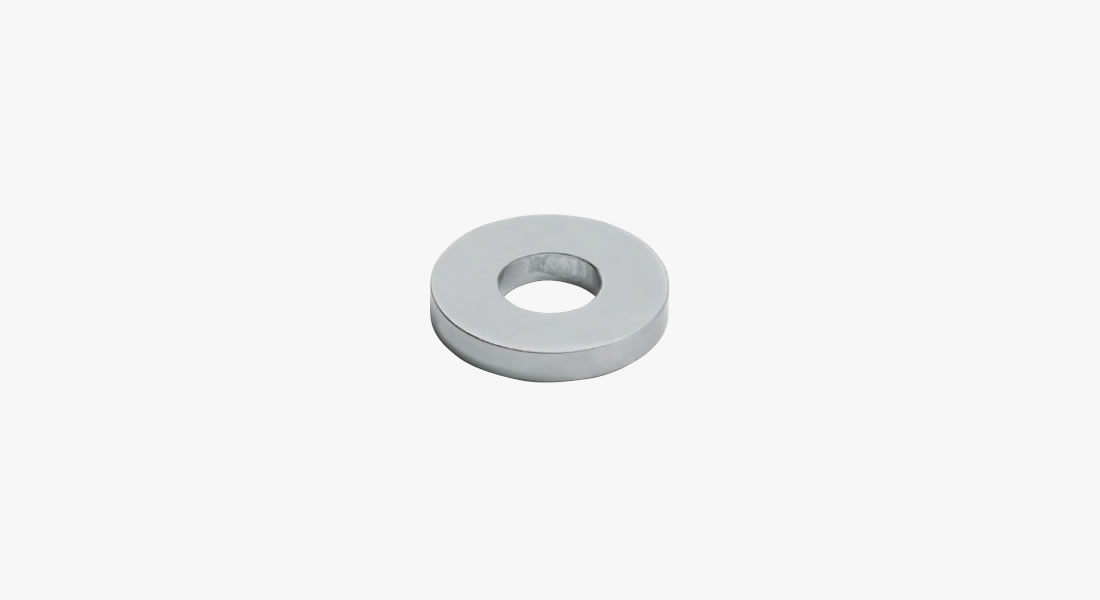

丸座金 RW6.0×40×Φ17

概要

用途	引張金物TB、せん断金物SB又はSBM用の丸座金

基本情報

サイズ	RW6.0×40×Φ17
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上

角座金 W16（90×220×Φ22）

概要

用途	3層3プライまたは3層4プライ用、両ねじボルトセットM20用の角座金

基本情報

サイズ	W16×90×220
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上

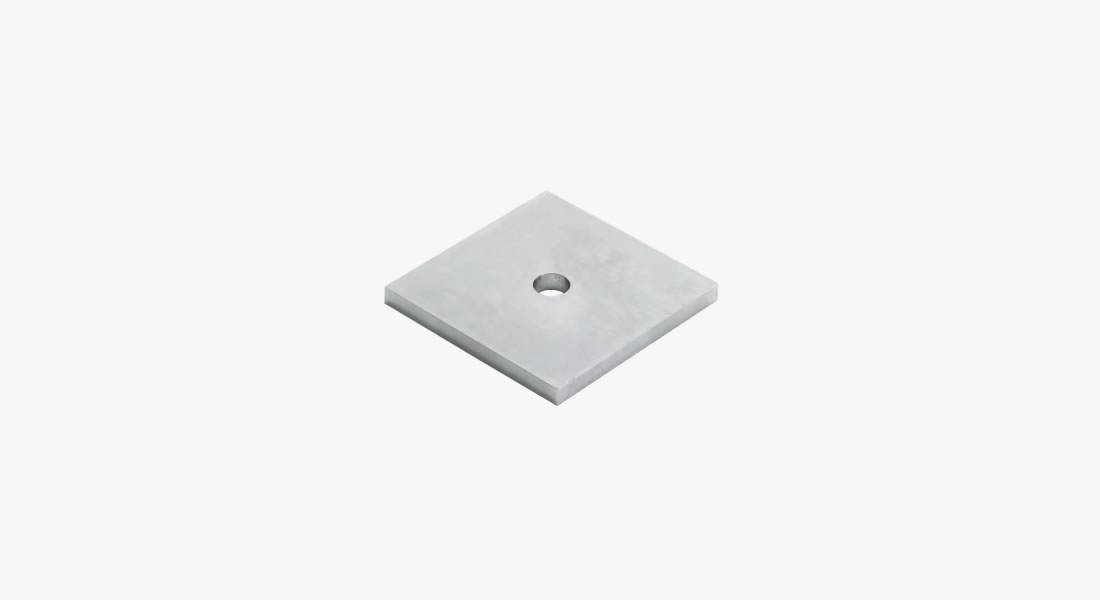

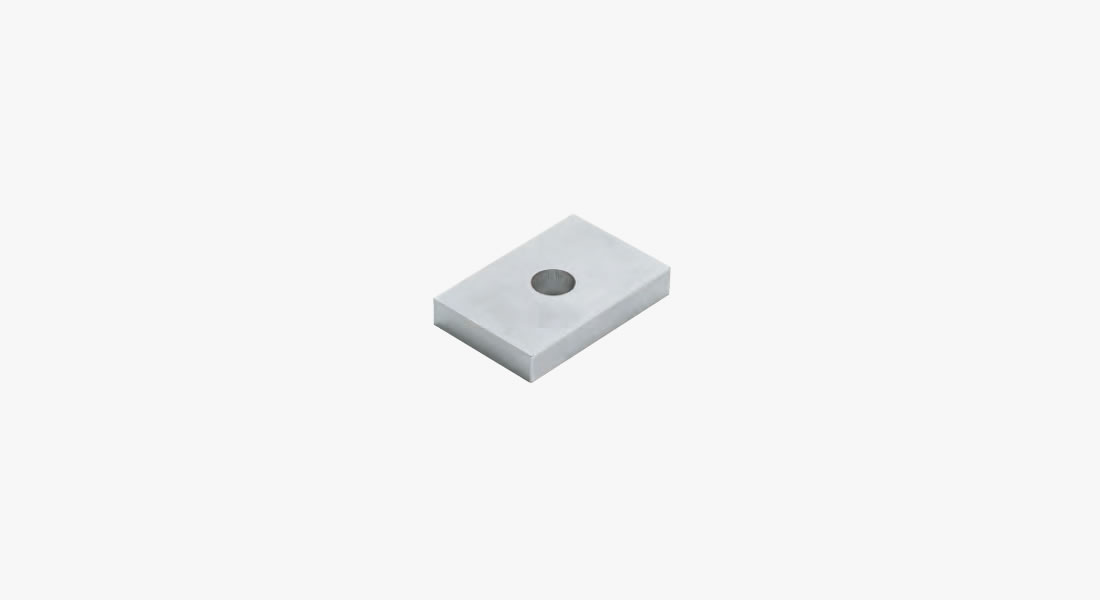

角座金 W12（140×140×Φ22）

概要

用途	5層5プライ用、両ねじボルトセットM20用の角座金

基本情報

サイズ	W12×140×140
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上

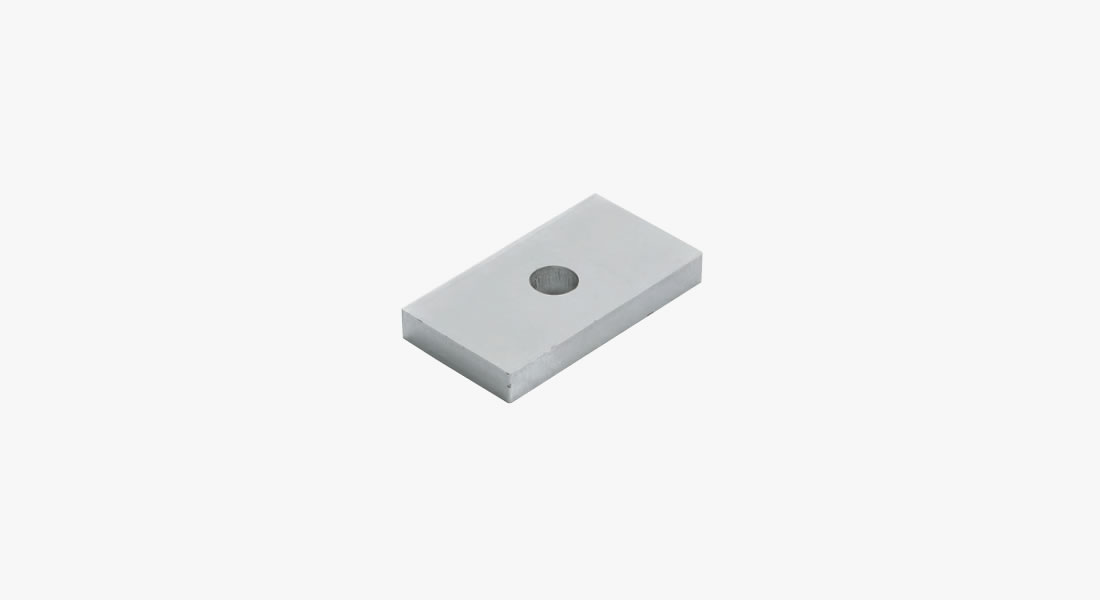

角座金 W19（80×120×Φ26）

概要

用途	3層4プライ用、引きボルトABR490 M16またはM20用の角座金

基本情報

サイズ	W19×80×120
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上

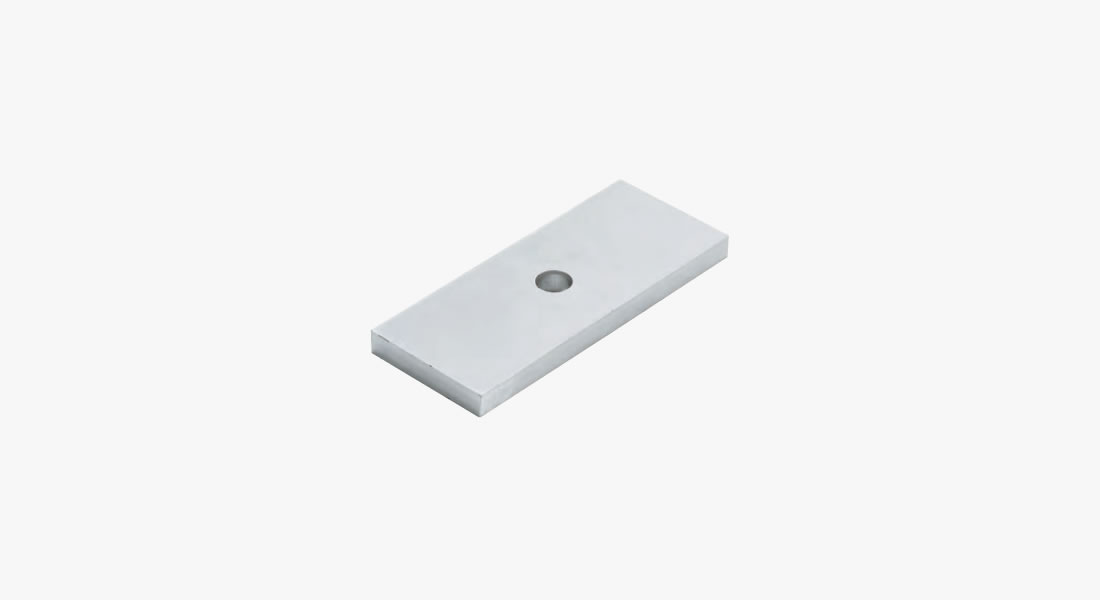

角座金 W19（80×150×Φ26）

概要

用途	5層5プライ用、引きボルトABR490 M16またはM20用の角座金

基本情報

サイズ	W19×80×150
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上

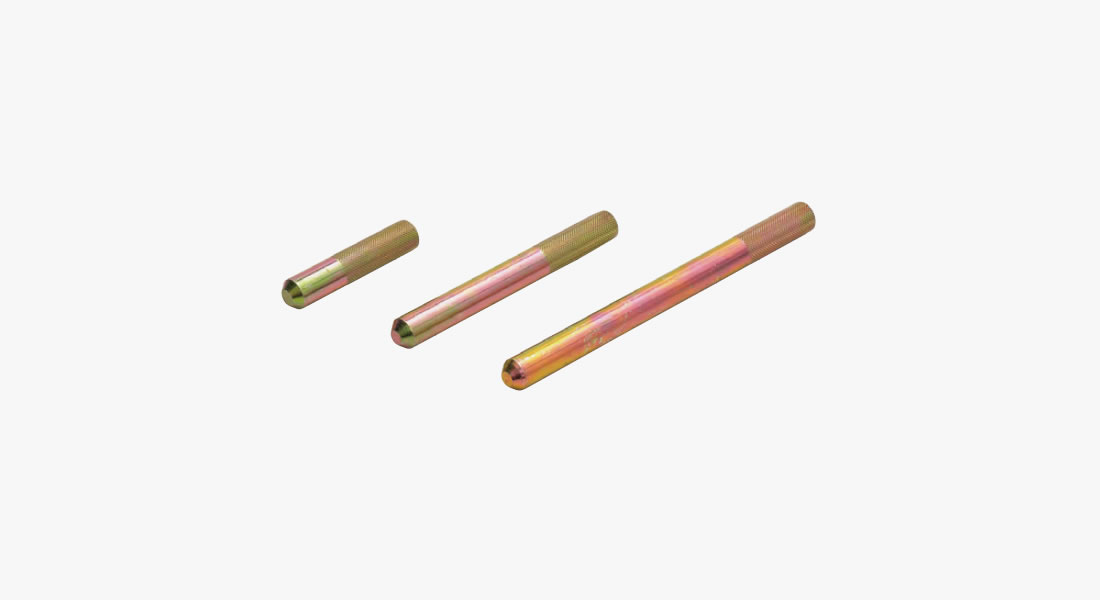

ドリフトピン DP-16

概要

用途	接合金物用

基本情報

サイズ	L=80　L=140　L=200
材質	SS400（JIS G 3101）
表面処理	電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1または同等以上

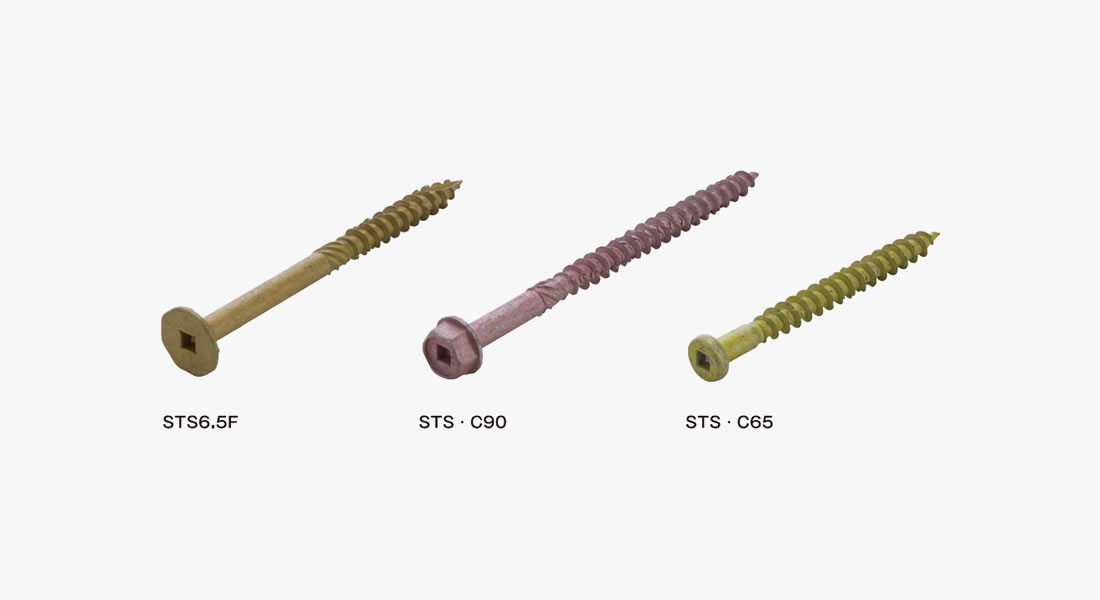

四角穴付タッピンナねじ

概要

用途	STS6.5F：CLTパネル等の木材相互の接合に使用します。 STS・C90、STS・C65：接合金物用

基本情報

サイズ	STS6.5F：L=85　L=135　L=180　L=250　L=280
材質	冷間圧造炭素鋼（JIS G 3507-2）表面硬さ420～570HV
表面処理	STS6.5F：電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn20/CM1 STS・C90、STS・C65：溶融亜鉛めっきZ27と同等以上の耐食性を有する表面処理
