    ホールダウン金物（引き寄せ金物） HD-B

    概要

    用途 横架材または基礎と柱の緊結・上下階の柱相互の接合などに使用します。

    基本情報

    サ イ ズ
    • HD-B10：L＝220
    • HD-B15：L＝310
    • HD-B20：L＝400
    • HD-B25：L＝490
    材　　質 SPHC（JIS G 3131）または　SPCC（SJI G 3141）
    表面処理 電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn8/CM2
    付属部品 角座金 W6.0×54 1枚
    梱　　包 10個／ケース
    接 合 具
    • 六角ボルトM12またはラグスクリューLS12
    • 角座金W4.5×40×φ14

    ホールダウン金物（引き寄せ金物） HD-N

    概要

    用途
    • 横架材または基礎と柱の緊結・上下階の柱相互の接合などに使用します。
    •  ホールダウン金物の接合面の反対側に接合具を見せたくない場合に使用します。

    基本情報

    サ イ ズ
    • HD-N5：L＝310
    • HD-N10：L＝410
    • HD-N15：L＝560
    • HD-N20：L＝660
    • HD-N25：L＝585
    材　　質 SPHC（JIS G 3131）または　SPCC（SJI G 3141）
    表面処理 電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn8/CM2
    付属部品
    • HD-N5：太めくぎ ZN90 6本
    • HD-N10：太めくぎ ZN90 10本
    • HD-N15：太めくぎ ZN90 16本
    • HD-N20：太めくぎ ZN90 20本
    • HD-N25：太めくぎ ZN90 26本
    • 角座金 W6.0×54：各1枚
    梱　　包 10個／ケース
    接 合 具
    • 太めくぎZN90

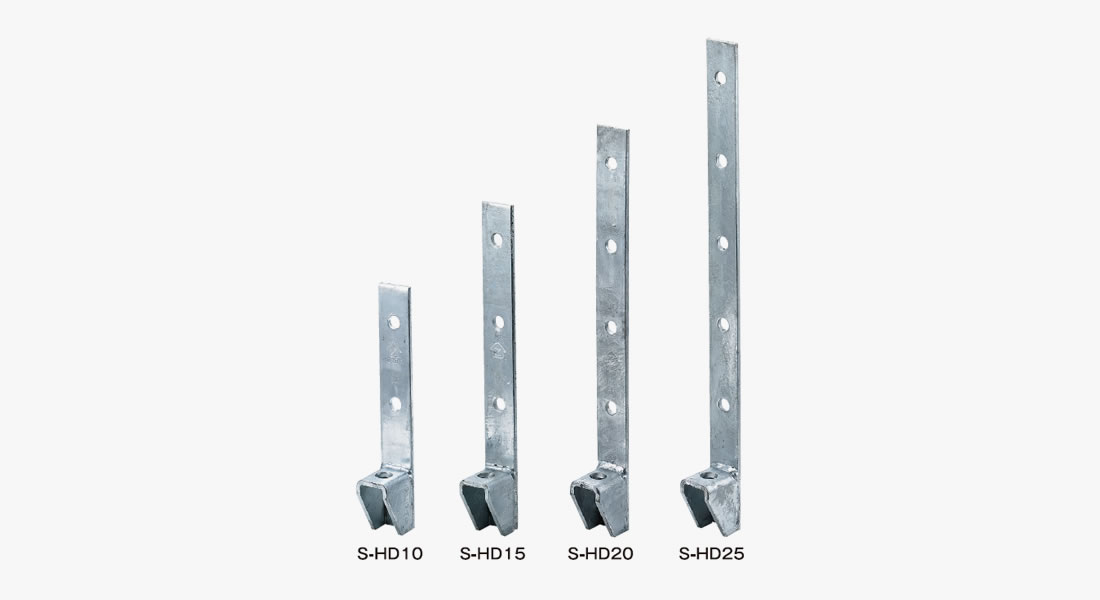

    ホールダウン金物（引き寄せ金物） S-HD

    概要

    用途 横架材または基礎と柱の緊結・上下階の柱の相互接合の接合などに使用します。

    基本情報

    サ イ ズ
    • S-HD10：L＝266
    • S-HD15：L＝356
    • S-HD20：L＝446
    • S-HD25：L＝536
    材　　質 SPHC（JIS G 3131）または　SPCC（SJI G 3141）
    表面処理 溶融亜鉛めっき（JIS H 8641 ）HDZT35
    梱　　包 12個／ケース
    接 合 具
    • 六角ボルトM12またはラグスクリューLS12
    • 角座金W4.5×40×φ14
