柱頭柱脚金物

高耐力パイプ式独立柱脚金物　TPB

概要

アンカーボルト直結柱脚金物

用途	高い引抜耐力を必要とする柱脚の接合部に使用します。
特長	アンカーボルトの仕様によって、60kN (ΤΡB60)と80kN(TPB80)の引抜耐力に対応します。 TPB60は「高耐力アンカーボルトM16 」を使用します。アンカーボルト用のルーズホール穴は±10mm程度です。 TPB80は「異形アンカーボルトM20」を使用します。アンカーボルト用のルーズホール穴は±8mm程度です。柱受部品（別売品）を変えることで105角～300角、平角にも対応できます。柱仕口の加工はΦ27となります。

用途

高い引抜耐力を必要とする柱脚の接合部に使用します。

特長

材質	パイプベース：SS400（JIS G 3101）・SM490（JIS G 3106）・S45C（JIS G 4051）柱受部品：SS400（JIS G 3101）
表面処理	カチオン電着塗装ノンクロムラスパート

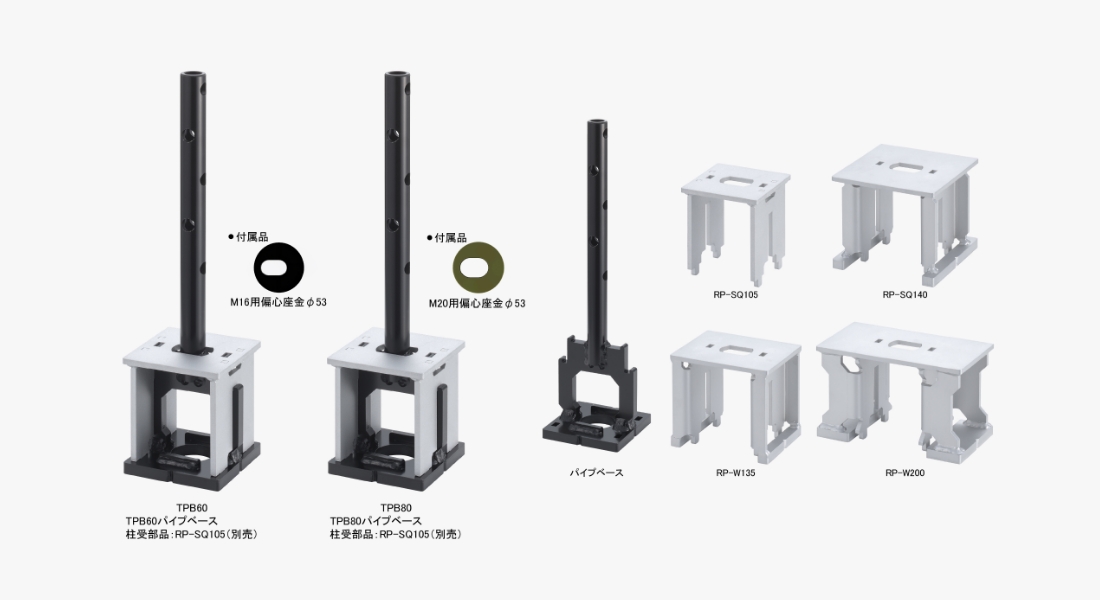

セット内容	TPB60パイプベースパイプベース：1点 M16用偏心座金Φ53：1枚 TPB80パイプベースパイプベース：1点 M20用偏心座金Φ53：1枚
梱包	TPB60パイプベース：2セット/ケース TPB80パイプベース：2セット/ケース柱受部品：1セット/ケース
