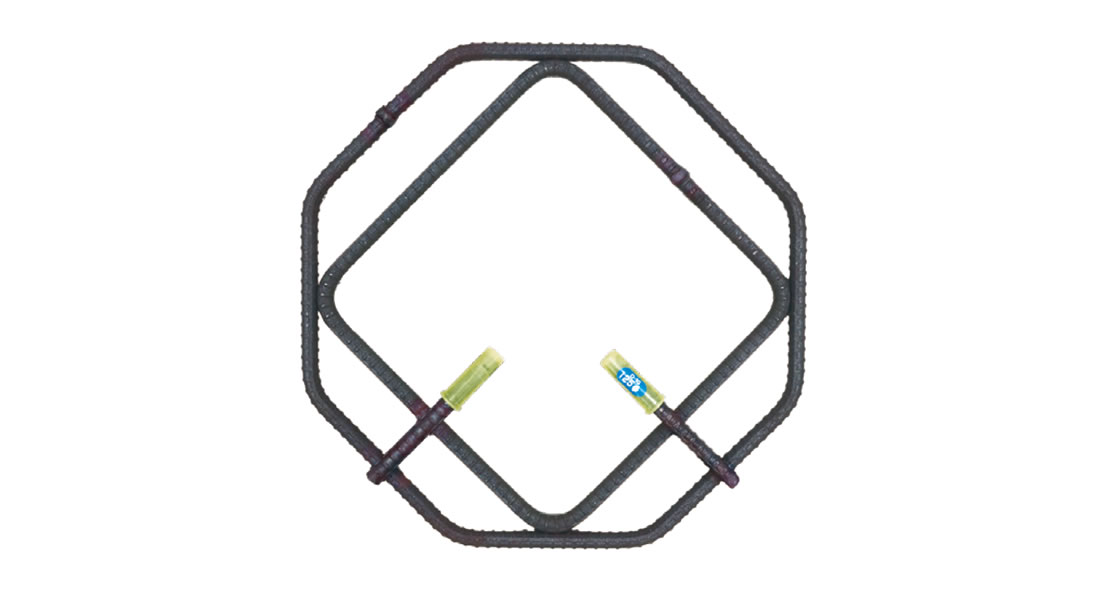

住宅基礎用ダイヤレン

    製品詳細PDFを開く 各種資料一覧はこちら

    住宅基礎シングル配筋用既製スリーブ補強筋として初めてBCJ評定を取得

    特長
    • 補強計算不要。1箇所に1枚付けるだけ。
    • 安全・確実な施工で品質確保。
    • シングル配筋に最適な重なりのない形状。
    • 安全に施工できるスリム加工溶接「KS-F溶接」（特許取得）を採用。
    • 店舗等の基礎にも適用可能。

    寸法

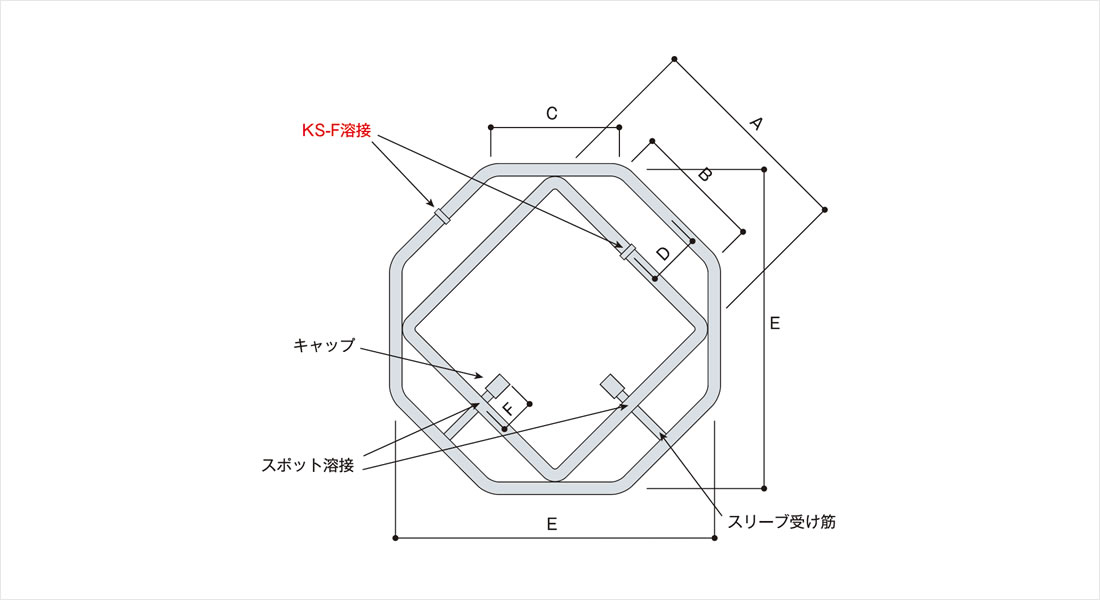

    寸法図

    寸法表

    孔呼び径 タイプ サイズ Amm Bmm Cmm Dmm Emm Fmm 重量
    （kgf/枚）
    80Φ D10 10 205 125 113 40 290 54 1.10
    100Φ D10 10 205 125 113 40 290 45 1.09
    125Φ D10 10 231 151 113 40 290 45 1.21

    施工例

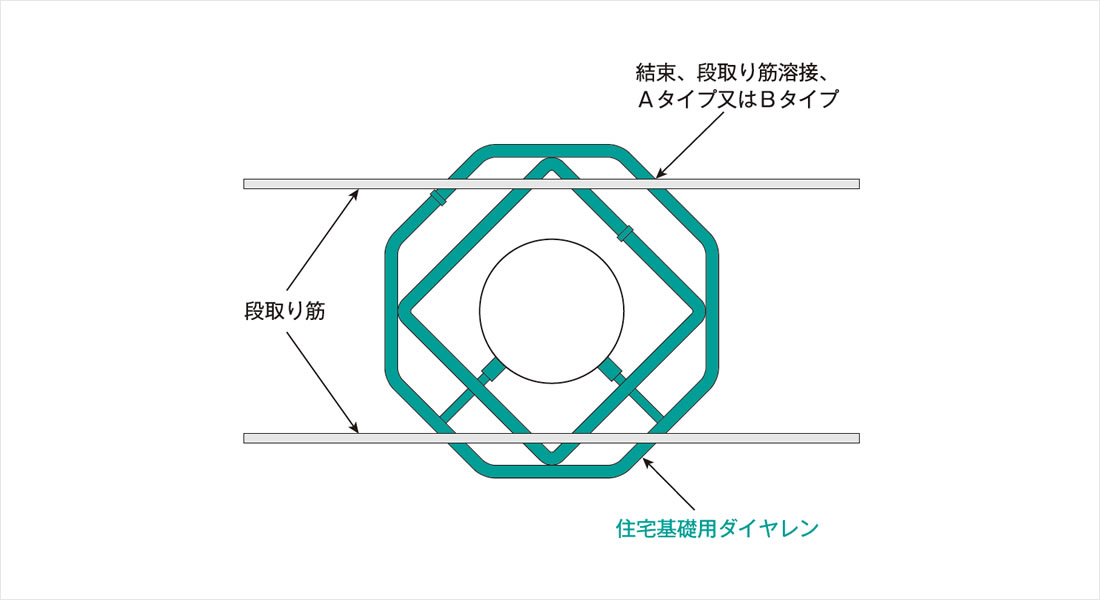

    段取り筋に取り付ける例

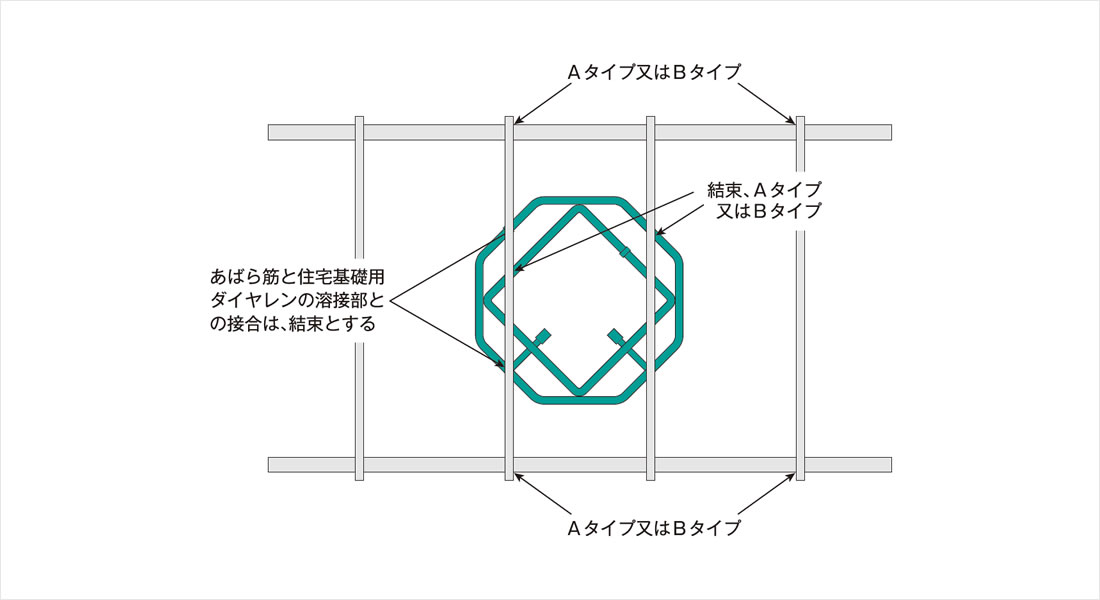

    あばら筋に取り付ける例

    ※日本建築センター評定区分：組立鉄筋Aタイプ、組立鉄筋Bタイプ、段取り筋溶接（仮組み溶接鉄筋工法）
