J-耐震開口フレーム

    欲しかった命の耐震窓

    「フレームは鉛直力を負担せず水平力のみを負担する」という力学上のアイディアを応用し誕生した「J-耐震開口フレーム」。工法に拘らない為、部分的な使用も可能で施工も明瞭、新築のみならず改修工事にも使用可能です。また数々の賞も受賞し、その性能は広く認められているのです。

    「ユーザーの希望」も「建築基準法」も同時に満足させ、木造住宅を進化させる夢のフレーム、それが「J-耐震開口フレーム」です。

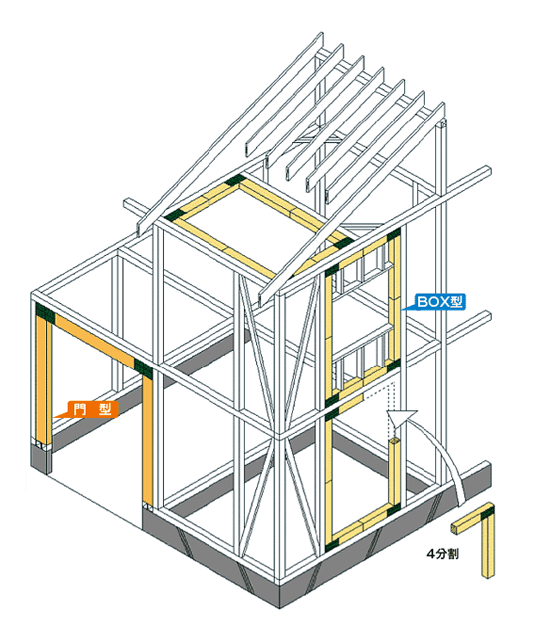

    門型フレーム(玄関入り口に設置)

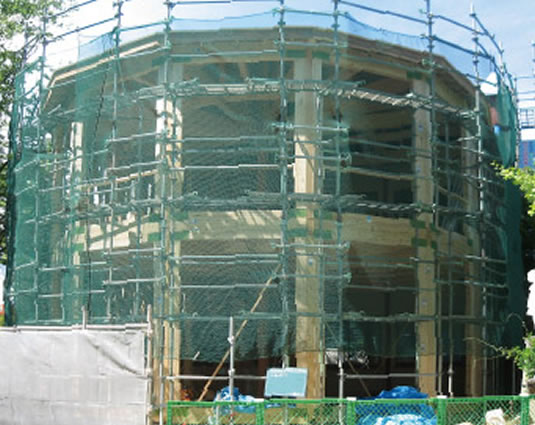

    BOX型フレーム(円形建物・全面開口)

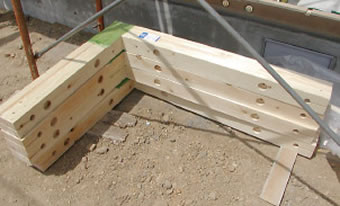

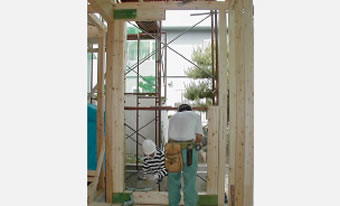

    BOX型フレームの搬入(4分割)

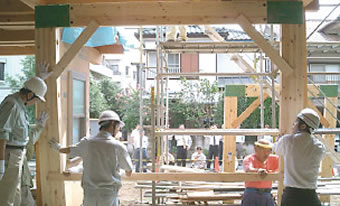

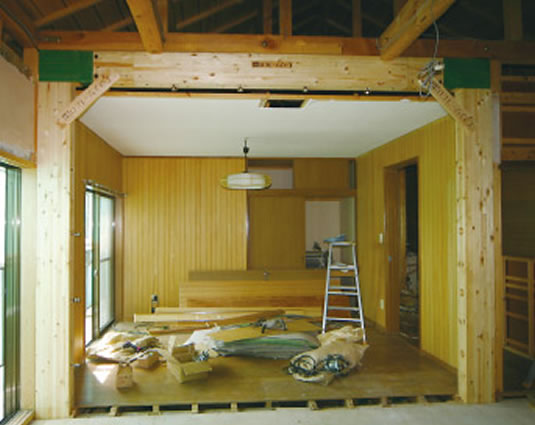

    門型フレーム設置状況

    BOX型フレーム設置状況

    J-耐震開口フレームの耐力確認と評価

    国の指定機関・大学の試験機関で数多くの試験を繰り返し、安全と安心を検証。試験を通して得られたデータはJ-耐震開口フレームの高い耐震性能を立証するものであり、数々の公的機関から補助、評価をいただくことができました。

    フレーム実験

    • BOX型・門型フレーム
    • 力の3要素の確認(強度、剛性、靱性)

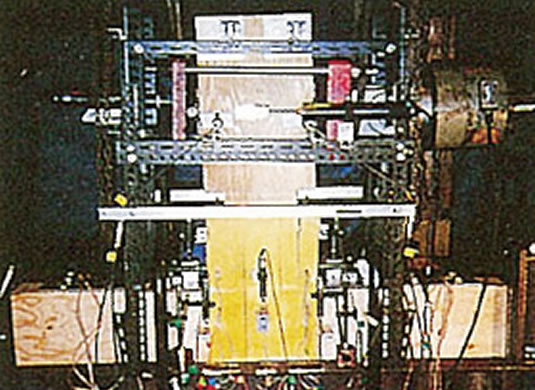

    BOX型フレーム試験

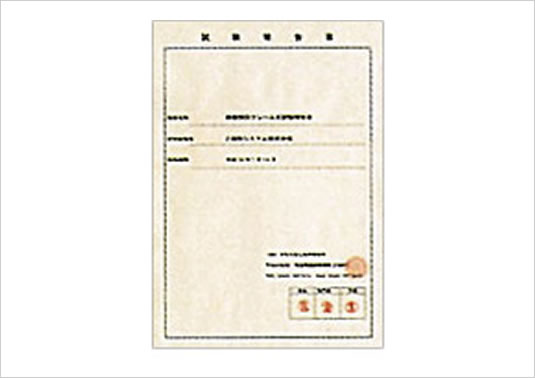

    性能試験報告書
    (株式会社ポラスくらし科学研究所)

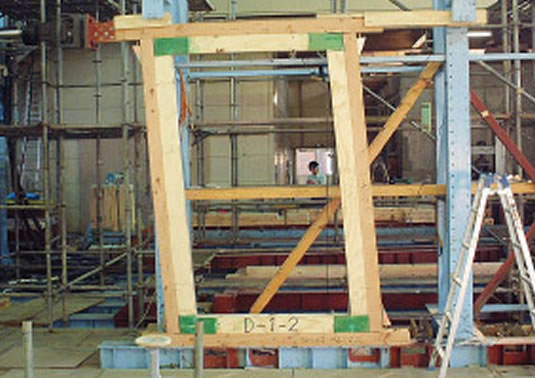

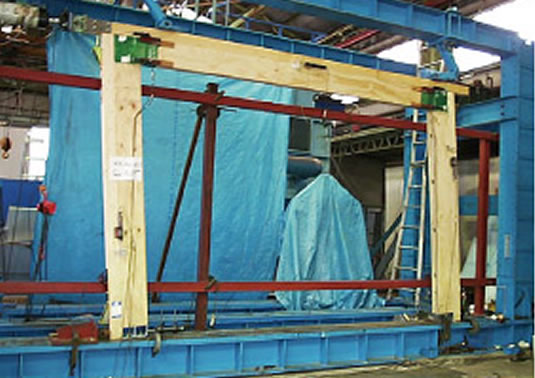

    門型フレーム試験

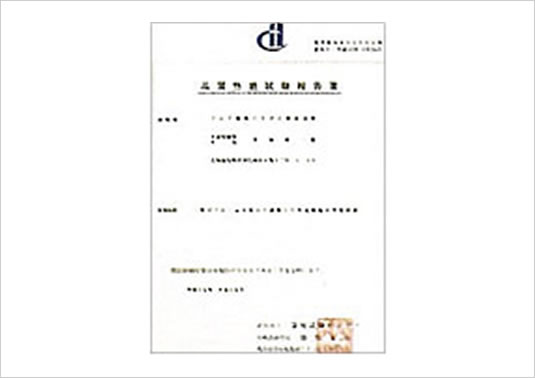

    性能試験報告書
    (一般財団法人 建材試験センター)

    • アラミド繊維シートの耐力と有効性
    • ボルト接合、アラミド接合との関係

    剛接合試験状況
    (武蔵大学 望月研究室)

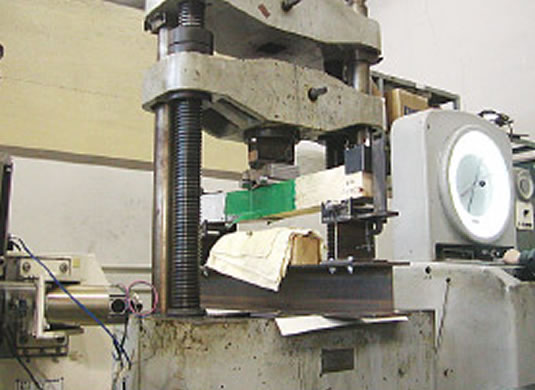

    アラミド引張耐力試験
    (北海道大学 野口研究室)

    J-耐震開口フレームの耐力リスト

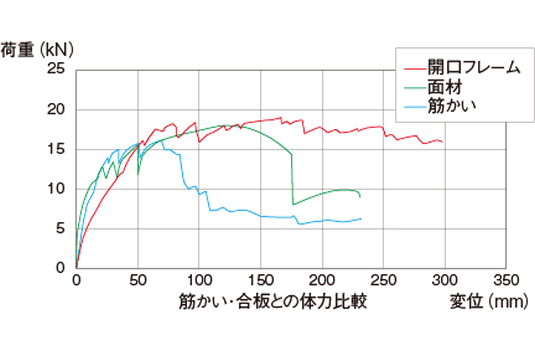

    筋かい・合板との耐力比較

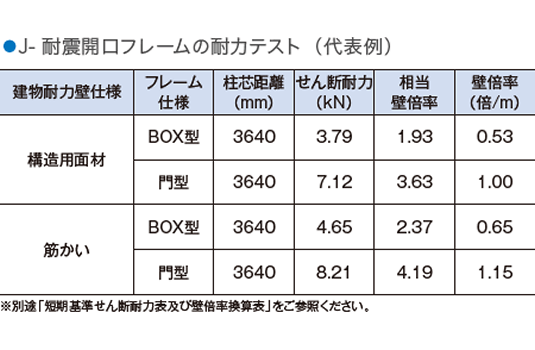

    J-耐震開口フレームの耐力テスト(代表例)

    試験結果と評価

    • 1/15rad以上の変形時においても荷重の著しい低下が見られない。
    • 筋かい・面材に比べ、ねばり(靭性)に優れている。

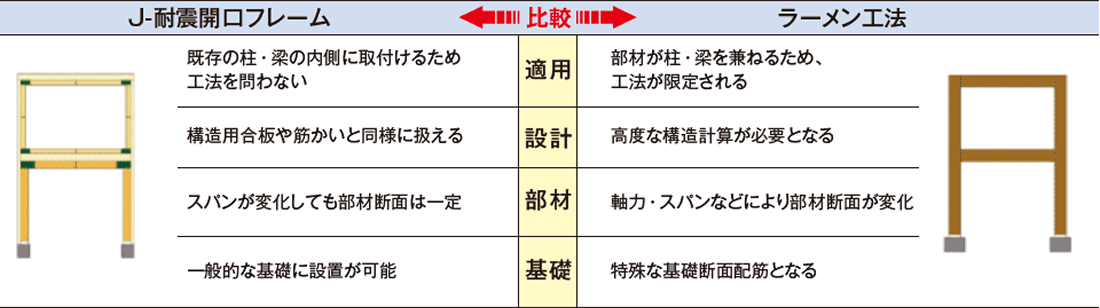

    J-耐震開口フレームはラーメン構造とは違います

    フレームは鉛直力を負担せず水平力のみを負担する」という力学上のアイディアを応用しています。
