梁受金物

テックワンP3　TH

概要

バランスに優れ、国内トップシェア

金物工法は断面欠損の最小化や明確な耐力値、簡易な施工方法により強固な軸組を実現し度重なる大地震や職人不足という時代のニーズに合う工法です。タツミは20年以上前に「より強く、より使いやすく、より良い金物」を提供することを目指してテックワンP3を開発し、世に送り出しました。大断面集成材や国産材への対応もいち早く取り入れ、時代に合わせながら用途を広げていきました。「オープンで使いやすい金物」としてテックワンP3は今なお国内トップシェアを誇っています。

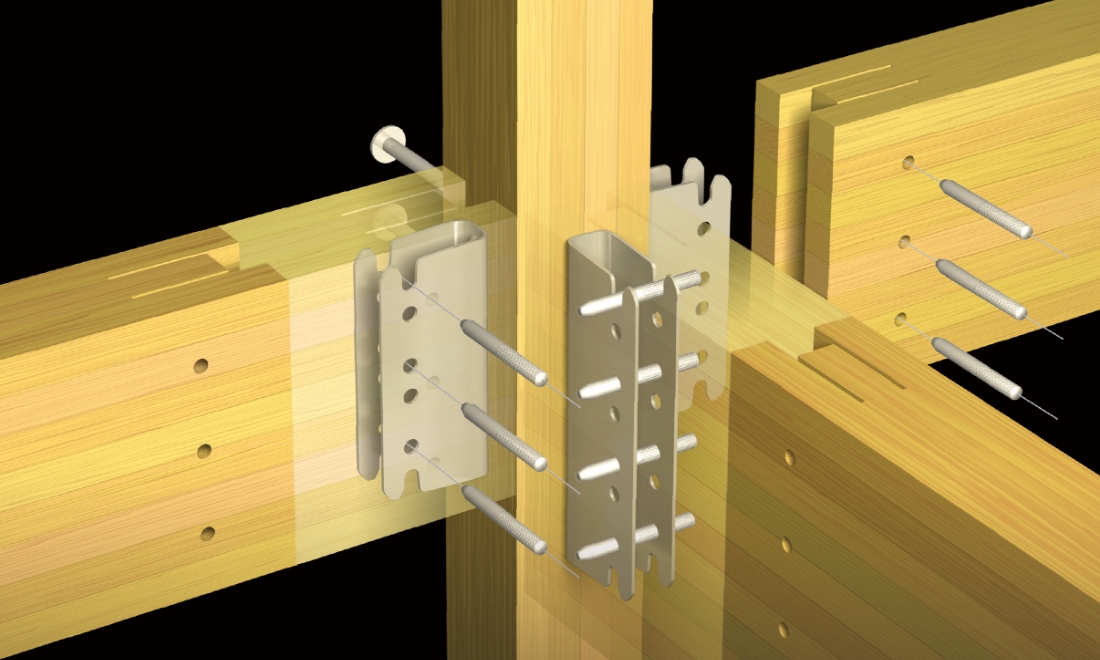

用途	構造部材（柱材や横架材など）を接合する際に使用します。
特長	ボルトとドリフトピンによる単純な組み合わせで、強い架構が実現可能です。角部には丸みをつけて安全性に配慮しています。背板の折り曲げをＲ処理する事でボルト締め過ぎによる金物変形を少なくしています。金具出幅が100mmとコンパクトになっています。多様な樹種での性能確認試験を実施しています。（各耐力値は、技術資料等参照）

用途

構造部材（柱材や横架材など）を接合する際に使用します。

特長

ボルトとドリフトピンによる単純な組み合わせで、強い架構が実現可能です。
角部には丸みをつけて安全性に配慮しています。
背板の折り曲げをＲ処理する事でボルト締め過ぎによる金物変形を少なくしています。
金具出幅が100mmとコンパクトになっています。
多様な樹種での性能確認試験を実施しています。（各耐力値は、技術資料等参照）

基本情報

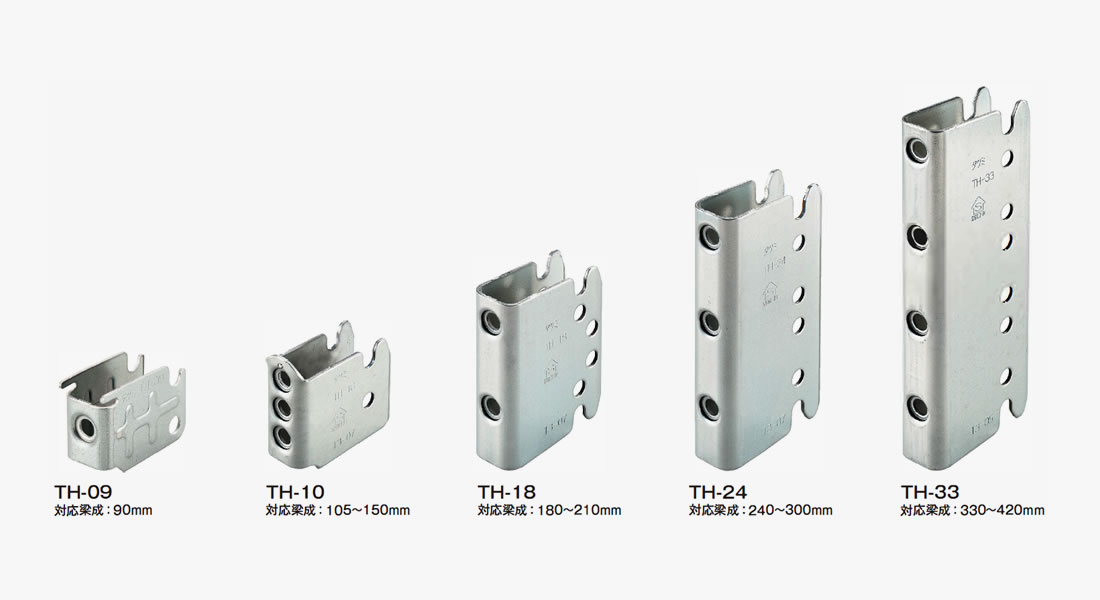

サイズ	TH-09：87×40×62mm　t2.3mm TH-10：100×40×98.5mm　t3.2mm TH-18：100×40×135mm　t3.2mm TH-24：100×40×205mm　t3.2mm TH-33：100×40×275mm　t3.2mm
表面処理	新溶融めっき
承認	（公財）日本住宅・木材技術センター性能認定金物 TH-10：SB2-26A03-01 TH-18：SB2-26A03-02 TH-24：SB2-26A03-03 TH-33：SB2-26A03-04
梱包	TH-09：50個/ケース TH-10：30個/ケース TH-18：20個/ケース TH-24：12個/ケース TH-33：10個/ケース
