TRS 補強金物

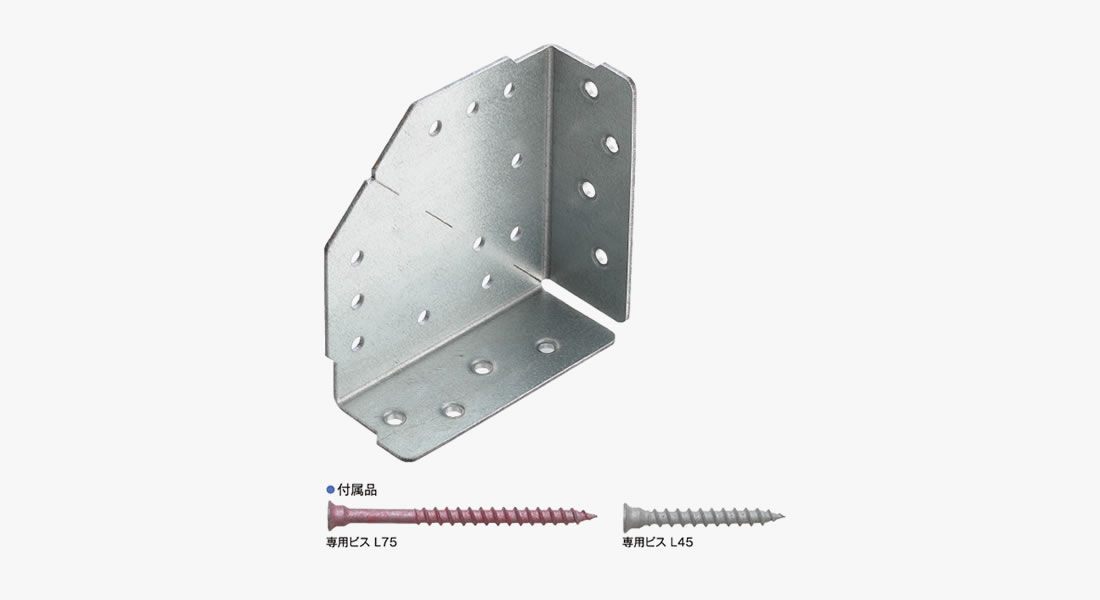

BOX筋かい金物 床合板仕様

  • 内使い対応
  • 外使い対応
  • 床合板対応（28mmまで）
  • 性能試験済み

金物CADデータはこちら 各種資料一覧はこちら

概要

金物工法対応。壁倍率2倍用の筋かい接合金物。

用途 45×90mm以上の筋かい（壁倍率2倍）端部を接合するときに使用します。
特長
  • 内付けでも外付けでも使用可能です。
  • 金物工法（テックワン）の金物、スリット部にビスが干渉しません。（基本は内使いとなります。）
  • 金物本体を内使いすることで、ホールダウン金物との干渉を軽減できます。
  • 厚さ28mmまでの床合板上からでも施工できます。
  • 柱と横架材の2点で接合しますので、柱・ホゾパイプにかかるせん断力が分散、軽減されます。

基本情報

サイズ 120.7×120.7×47.3mm　t2.3mm
材質 NSDH400 K18
付属品 専用ビス　TSK-75：4本/個　TSK-45：10本/個
梱包 40個/ケース
金物CADデータはこちら
各種資料一覧はこちら
