TRS 補強金物

めり込み防止プレートt12/HPB専用めり込み防止プレートt16

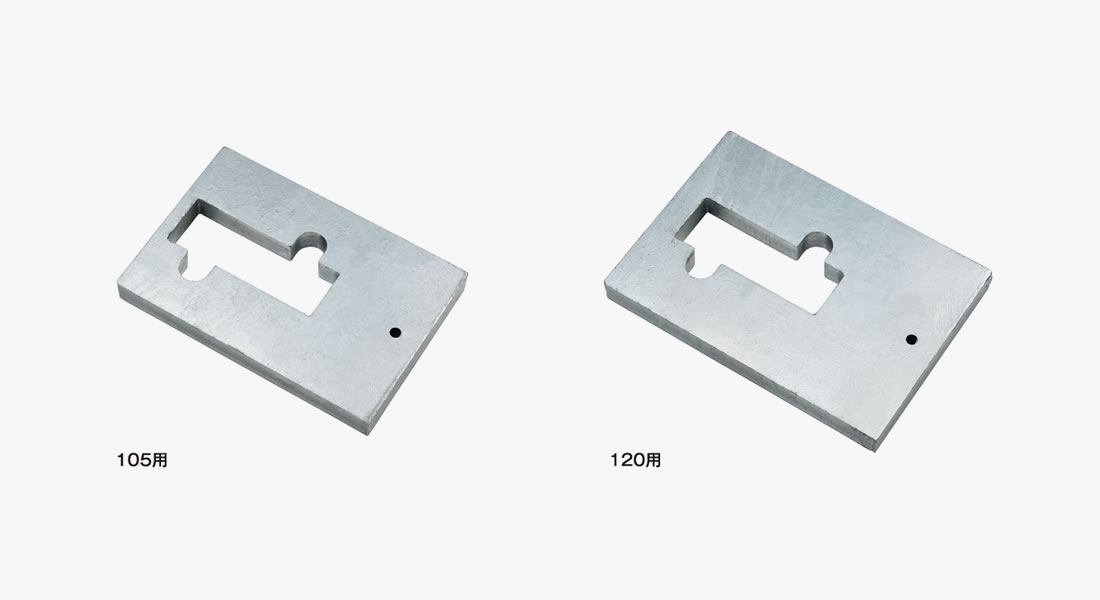

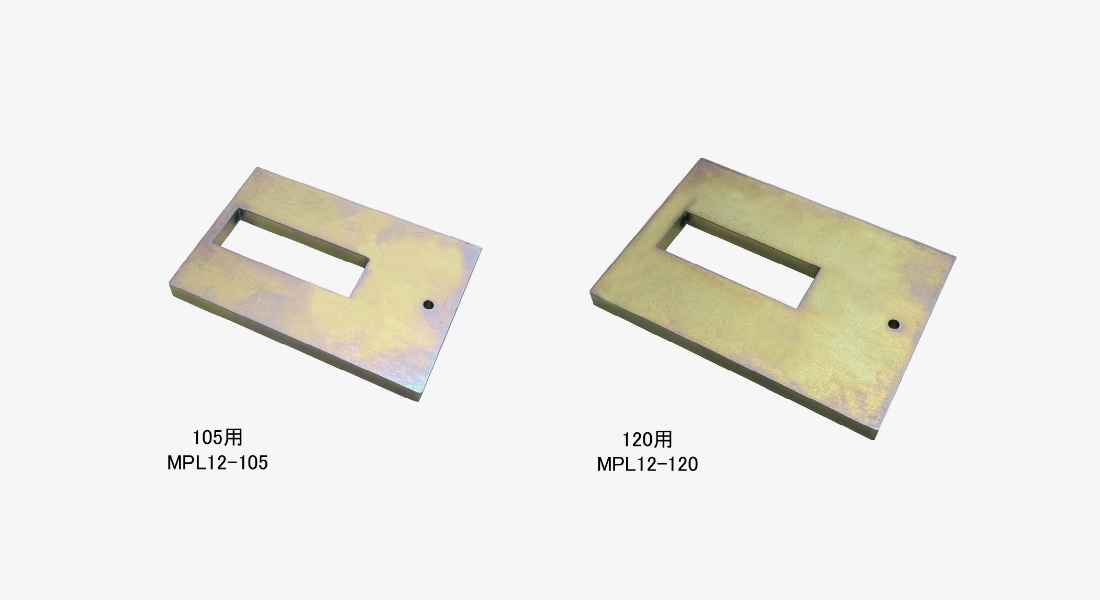

    めり込み防止プレートt12

    概要

    用途 土台または横架材への柱のめり込みを防止、軽減する為に使用します。
    特長 柱仕口の在来加工、金物工法のパイプ金物に使用可能です。

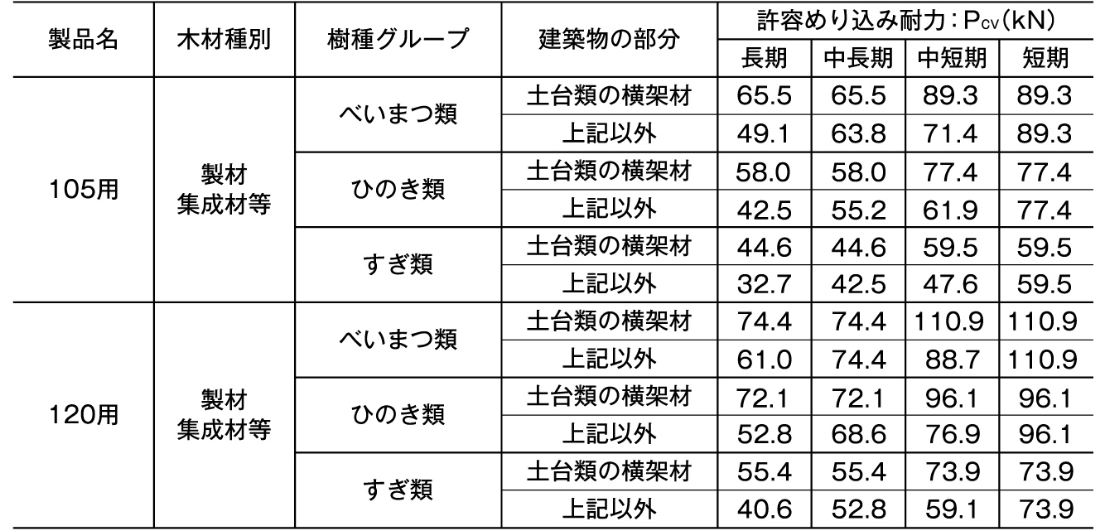

    許容めり込み耐力類

    ※上記耐力は、穴等の非接触面積を除いた有効接触面積より算出しています。
    ※許容めり込み耐力については別途計算書を用意しております。
    各種資料ダウンロード内 【試験成績書・評価書】よりダウンロードしてください。

    基本情報

    サイズ

    105用:105×155×t12mm

    120用:120×170×t12mm

    材質 SM490 (JIS G 3106)
    表面処理 電気亜鉛めっき (JIS H8610) Ep-Fe/Zn 8/三価有色クロメート
    梱包

    105用:6枚/ケース

    120用:6枚/ケース

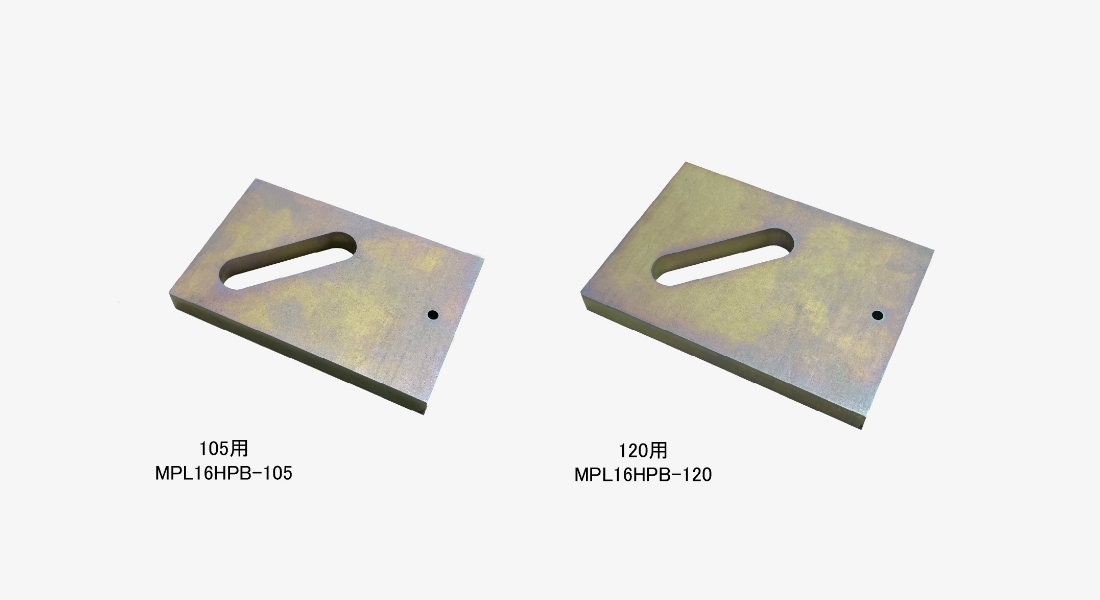

    HPB専用めり込み防止プレートt16

    概要

    用途 土台または横架材への柱のめり込みを防止、軽減する為に使用します。
    特長 高耐力パイプ式柱頭柱脚金物HPB-46に使用可能です。

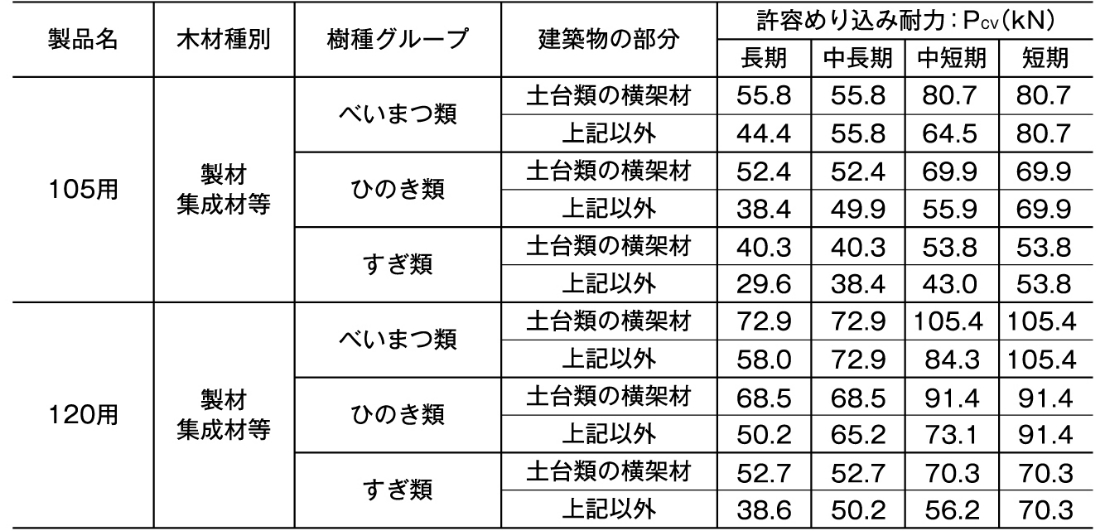

    許容めり込み耐力

    ※上記耐力は、穴等の非接触面積を除いた有効接触面積より算出しています。
    ※許容めり込み耐力については別途計算書を用意しております。
    各種資料ダウンロード内 【試験成績書・評価書】よりダウンロードしてください。

    基本情報

    サイズ

    105用:105×160×t16mm

    120用:120×170×t16mm

    材質 SS400 (JIS G 3101)
    表面処理 電気亜鉛めっき (JIS H8610) Ep-Fe/Zn 8/三価有色クロメート
