ロゴ画像 Decoシリーズ

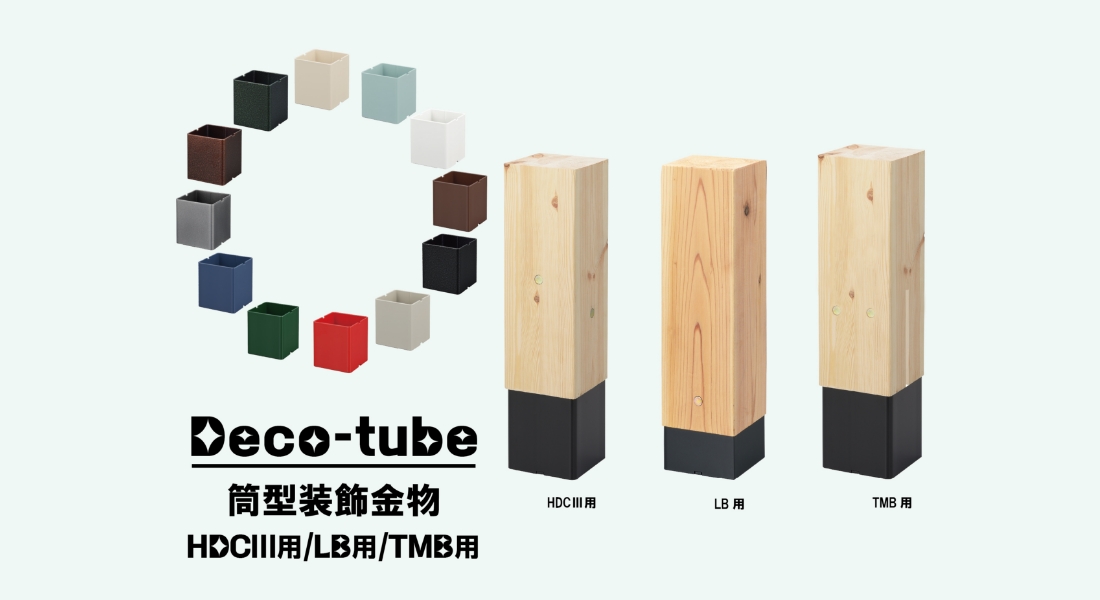

筒型装飾金物 Deco-tube デコチューブ

    Deco-tube:HDCⅢ用

    概要

    HDCⅢ-S105/L105との併用限定の装飾金物(※HDCⅢは別売りです。)

    用途 独立柱の柱脚に使用する装飾金物です。
    特長
    • シンプルで美しいデザインです。
    • HDCⅢ-S105/L105と併用することで、HDCⅢの短期基準耐力(引張、圧縮)を運用できます。
      ※HDCⅢ-S120/L120との併用はできません。
    • 柱材仕口部の加工はHDCⅢの加工と同じです。
      ※Deco-tubeの金物高さが「108.2mm」になりますので、柱材の材長にご注意ください。

    基本情報

    サイズ 100×100×108.2mm
    材質
    • STKR400(JIS G 3466)
    • SS400(JIS G 3101)
    表面処理 粉体塗装 (標準色:半艶ブラック)

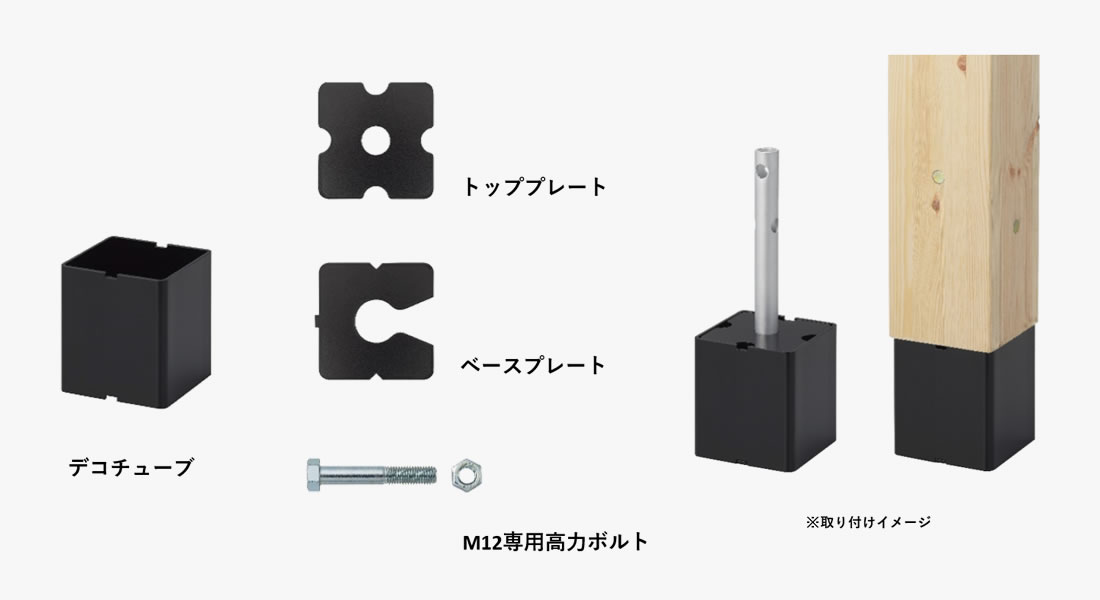

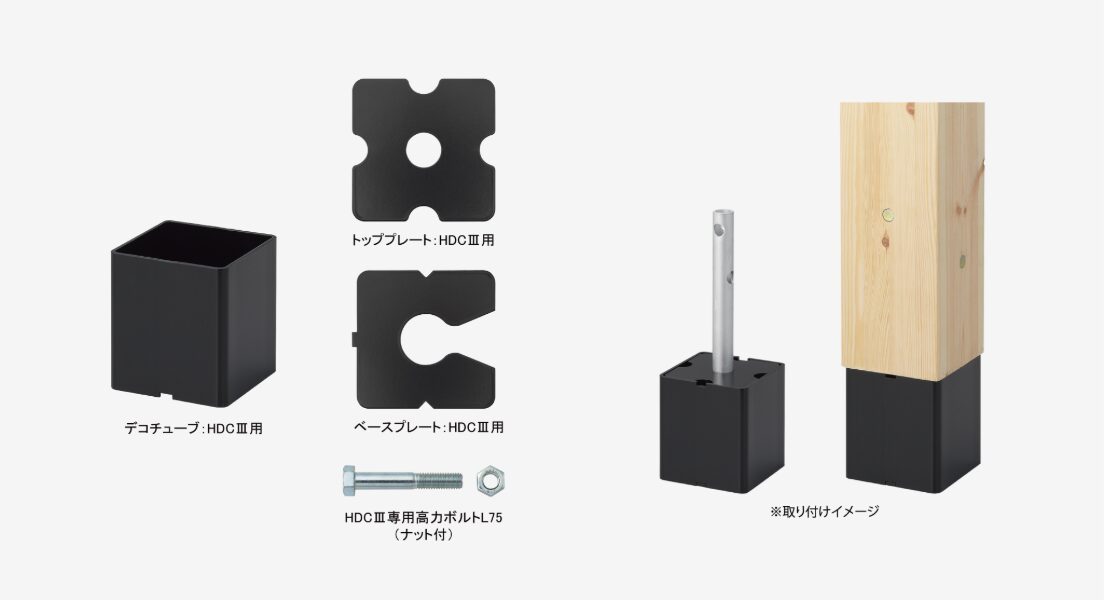

    セット内容
    • デコチューブ:HDCⅢ用 :1点
    • トッププレート:HDCⅢ用 :1枚
    • ベースプレート:HDCⅢ用 :1枚
    • HDCⅢ専用高力ボルトL75(ナット付):1本
    梱包 1セット/ケース

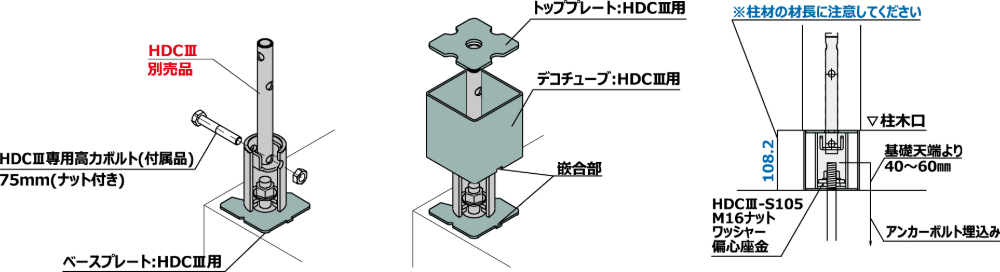

    納まり図

    Deco-tube:LB用

    概要

    パイプ式独立低柱脚金物LB併用限定の装飾金物(※ LBは別売りです)
    受注生産品となります:納期3~4週間程度(標準色以外でも納期は変わりません)

    用途 独立柱の柱脚に使用する装飾金物です。
    特長
    • シンプルで美しいデザインです。
    • LBの各種耐力を運用できます。
    • 柱材仕口部の加工はLBと同じです。(一部異なる場合があります。)
      ※Deco-tube:LB用の金物高さが58.2㎜になりますので柱材の材長にご注意ください。
    • 柱断面105角から300角まで対応できます。(一部対応できない断面があります。)

    参考資料

    対応断面・品番一覧表

    Deco-tube:LB用 取付説明書

    基本情報

    サイズ ※柱断面寸法により変動します
    材質 SPHC(JIS G 3131)

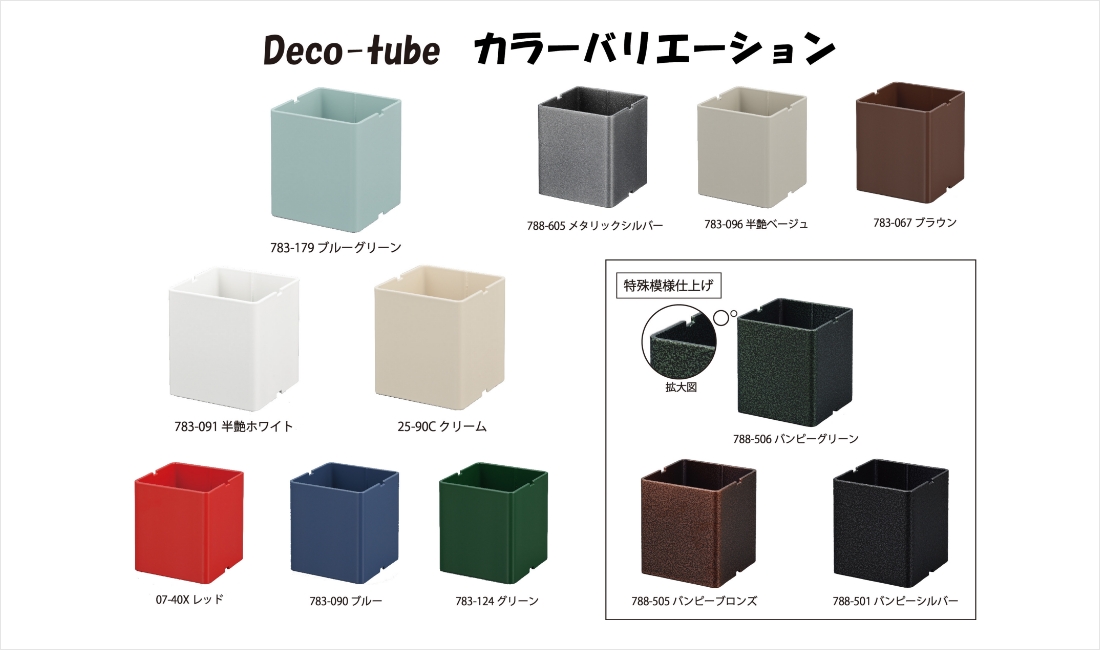

    表面処理 粉体塗装 (標準色:半艶ブラック) ※カラーバリエーション対応可能
    セット内容
    • デコチューブ:LB用:1点
    • ベースプレートLB用:1枚
    梱包 1セット

    納まり図

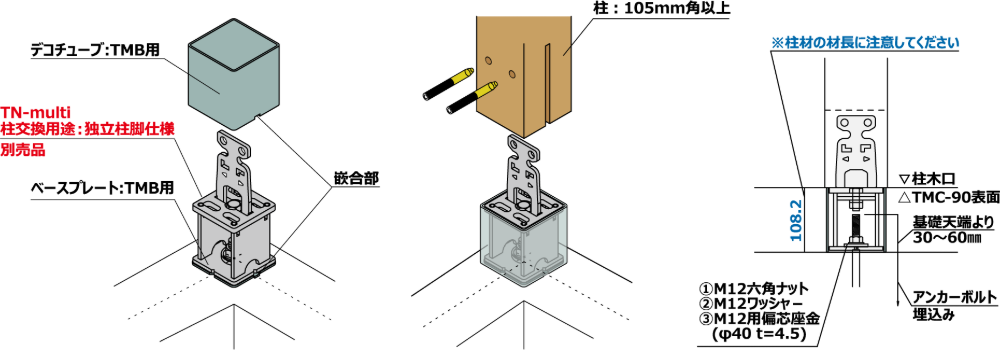

    Deco-tube:TMB用概要TN-multi:柱交換用途 独立柱脚仕様限定の装飾金物(※柱脚金物は別売りです。)基本情報納まり図

    用途 独立柱の柱脚に使用する装飾金物です。
    特長
    • シンプルで美しいデザインです。
    • TN-multi:柱交換用途 独立柱脚仕様の各種耐力を運用できます。
    • 柱材仕口部の加工はTN-multi:柱交換用途 独立柱脚仕様と同じです。
      ※Deco-tube:TMB用の金物高さが108.2㎜になりますので柱材の材長にご注意ください。
    サイズ 100×100×108.2mm
    材質
    • STKR400(JIS G 3466)
    • SS400(JIS G 3101)
    表面処理 粉体塗装 (標準色:半艶ブラック) ※カラーバリエーション対応可能
    セット内容
    • デコチューブTMB用:1点
    • ベースプレートTMB用:1枚
    梱包 1セット/ケース
