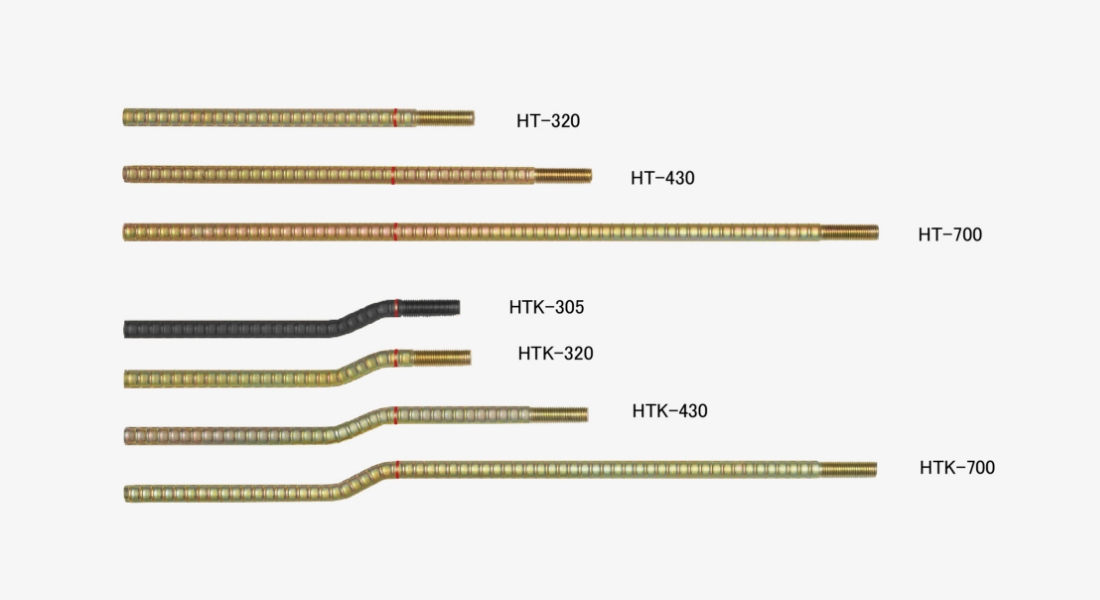

    異形アンカーボルトM16／異形クランクアンカーボルトM16

    概要

    用途
    • 基礎と土台の接合に使用します。
    • 基礎とアンカーボルト直結柱脚金物または、ホールダウン金物の接合に使用します。
    特長
    • 基礎への埋め込み長さ250mmで44.9kNの引張耐力を確保できます。
    • 埋め込み長さの目安となるラインがあるので施工性が向上します。
    • Zマークのアンカーボルトに比べて埋め込み長さが短くなり、施工が容易です。
    • クランク形状となっているので主筋を避けやすくなっています。
    • 40kN級の柱脚金物、ホールダウン金物に使用できます。
    • HTK-305はアンカーボルト直結パイプ式柱脚金物PXBに使用します。
    • HTK-370/385はホールダウンワッシャーとの併用に最適な長さです。

    基本情報

    材質 SD295（JIS G 3112）
    表面処理 電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn 8/CM2
    付属品 ナット：1個/本
    梱包
    • L＝305：20本/ケース　※クランクアンカーボルトのみ
    • L＝320：20本/ケース
    • L＝370：20本/ケース　※クランクアンカーボルトのみ
    • L＝385：20本/ケース　※クランクアンカーボルトのみ
    • L＝430：20本/ケース
    • L＝700：10本/ケース
    • L＝900：10本/ケース

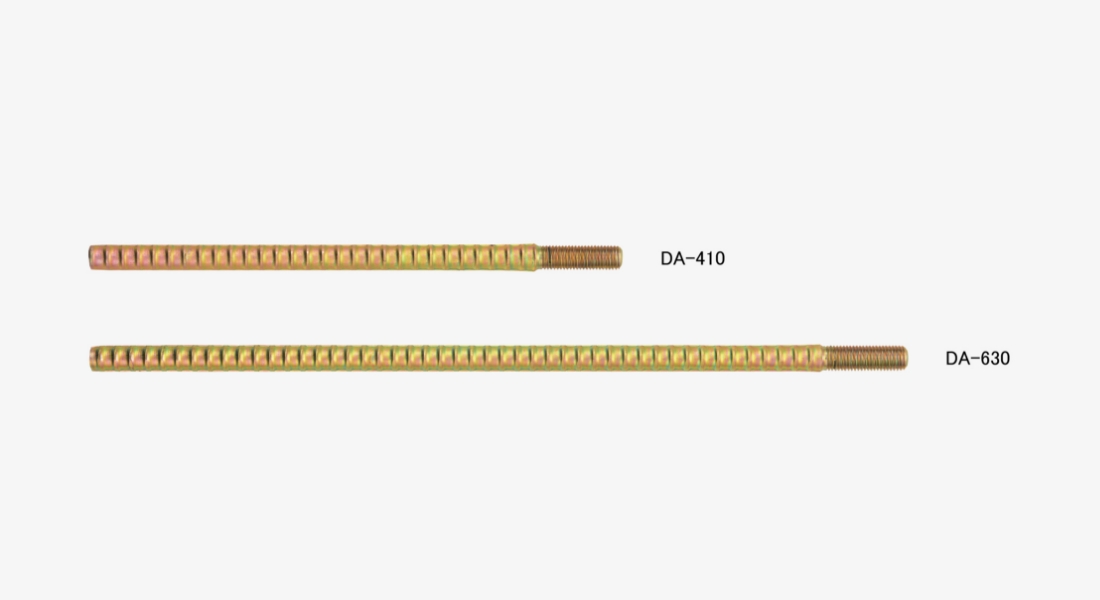

    異形アンカーボルトM20

    概要

    用途
    • 基礎と高耐力パイプ式独立柱脚金物TPB80の接合に使用します。
    特長
    • 80kN以上の引張耐力を確保できます。
    • DA-410：基礎一般部で使用します。
    • DA-630：基礎半島部で使用します。

    基本情報

    材質 SD345（JIS G 3112）
    表面処理 電気亜鉛めっき（JIS H 8610）Ep-Fe/Zn 8/CM2
    付属品 ナット：1個/本　
    ※ナットは必ず付属のナットをご使用ください
